現代スピーカーを知る：クロスオーバーネットワーク哲学 — 妥協なき時間軸と純粋性の追求：Phase7-5

I. 🎯 序論：ネットワークがハイエンドの「頭脳」である理由

クロスオーバーネットワークは、単なる帯域分割回路ではなく、スピーカーの「時間軸の整合」と「音の純粋性」を決定する最も重要な要素です。ハイエンドメーカーの設計哲学は、このネットワークを通じて最終的に統合されます。

1. ⚔️ ネットワークの二つの使命

1. ユニットの歪み領域回避: 各ユニットが非線形歪みが増大する帯域で無理に動作するのを防ぐ。

2. 時間軸の制御: ユニット間の位相と時間的なズレ（タイムアライメント）を電気的に制御し、完璧なホログラフィックな音場を完成させる。

---

II. 📏 帯域分割の科学的必然性と市場構造

1. 📊 ハイエンド市場の帯域分割数と価格相関

帯域分割数 (ウェイ数)	製品数 (概算)	平均価格（ペア価格・概算）	価格上昇率（対前ウェイ数比）	設計哲学とコスト構造の転換点
2Way	17	約120万円	-	点音源の理想。ユニット性能と筐体の無共振化にコストを集中。
3Way	55	約1,550万円	約13倍	歪み回避の徹底。ミッドレンジ独立による高性能ユニットとネットワークへの初期投資。
4Way	24	約6,800万円	約4.4倍	極限の低歪みとパワー。ローミッドの独立、ユニット数増加、複雑なモジュール筐体と高価なネットワーク部品の乗算。
5Way以上	4	約1億3,900万円	約2倍	フラッグシップの威信。全帯域での役割細分化、特注部品、巨大化/アクティブ化。



📈 分析結果から読み取れる構造的な相関

この分析から、ウェイ数の増加がコストを指数関数的かつ哲学的に押し上げていることが確認できます。

1. 🥇 2Way → 3Way：低歪み哲学への初期投資 (約13倍)

2Wayから3Wayへの移行は、価格が約13倍に跳ね上がる最も大きな飛躍です。

• 哲学的な転換: 「点音源の理想」（2Way）から「歪み回避の徹底」（3Way）への移行。

• コスト要因: ミッドレンジユニットの追加と、それに伴う高価な素材（ダイヤモンド、ベリリウム）の採用。また、ユニット数が増えることでネットワーク部品のコストと筐体の大型化が必須となります。

2. 🥈 3Way → 4Way：純度への執着とコストの爆発的増大 (約4.4倍)

3ウェイ機の平均価格が約1,550万円であるのに対し、4ウェイ機は約6,800万円と4.4倍のコスト増となっています。

• 哲学的な転換: 「ローミッドの独立」という、中域の純度への究極の執着。中低域を独立させ、ミッドレンジをウーファーの大振幅から完全に隔離する目的。

• コスト要因: 単純にユニットが1追加されるコストではなく、ユニットが最低5〜6個に増加し、複雑な多層モジュール筐体や巨大なモノコックアルミ筐体が必要となるため、製造コストが大幅に乗算されます。

3. 🥉 4Way → 5Way以上：究極の細分化と威信 (約2倍)

この領域は、もはや「性能の限界」というより「フラッグシップの威信」です。

• 哲学的な転換: 全帯域での役割細分化。アクティブ駆動や特注コンデンサー（Duelundなど）の採用により、価格は億単位に到達します。

💡 TAD R1TXの特別な位置づけ

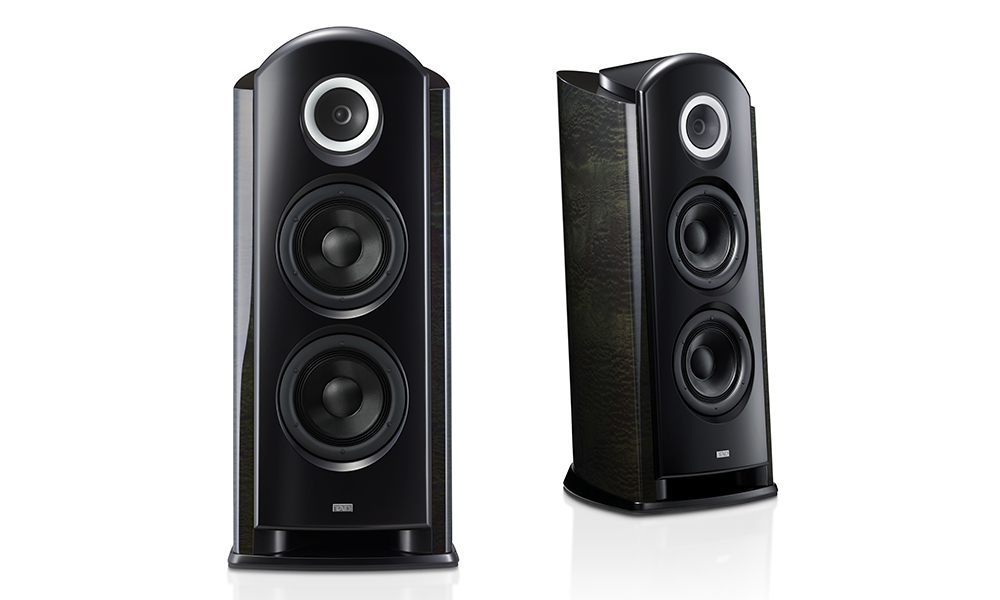

TAD R1TXは3ウェイながらTop10に入り、平均価格約1,550万円という3ウェイの平均を主導しています。これは、CSTドライバーという「ユニット構造の革新（構造統合）」が、4ウェイ構成が持つべき性能（低歪みと正確な時間軸）を3ウェイのコスト構造で達成可能にし、価格競争力に寄与していることを示しています。

2. 🛡️ 帯域分割の必須戦略

帯域分割は、各ユニットに最も得意な狭い領域を任せることで、大振幅時でも歪まず、微細信号に正確に応答できる理想的な動作環境を提供し、低歪みを担保するハイエンドの必須戦略です。

---

III. 👂 クロスオーバー周波数の科学：最適な接続点

クロスオーバー周波数は、リストの「主な技術的優位性」欄にあるユニット構成、低歪み技術、時間軸特性のヒントから、メーカーの一般的な設計哲学と照らし合わせて推定します。

---

🔬 帯域分割方式ごとのクロスオーバー周波数分析

ハイエンドスピーカーのクロスオーバー周波数設定の主な目的は、各ユニットの「分割振動や非線形歪みが始まる帯域」を避け、「聴覚が敏感な帯域の位相を乱さない」ことです。

ウェイ構成	代表的な製品例 (Top100より)	典型的なクロスオーバー周波数（概算）	設計哲学と周波数選択の理由
2Way (低比率)	Magico A1、Monitor Audio Silver 300 7G	$1.8\text{kHz}\sim 3.0\text{kHz}$	点音源の理想追求。ミッドウーファーに全帯域を任せるため、クロスオーバー周波数は高めに設定され、ミッドウーファーの歪みとの戦いとなる。

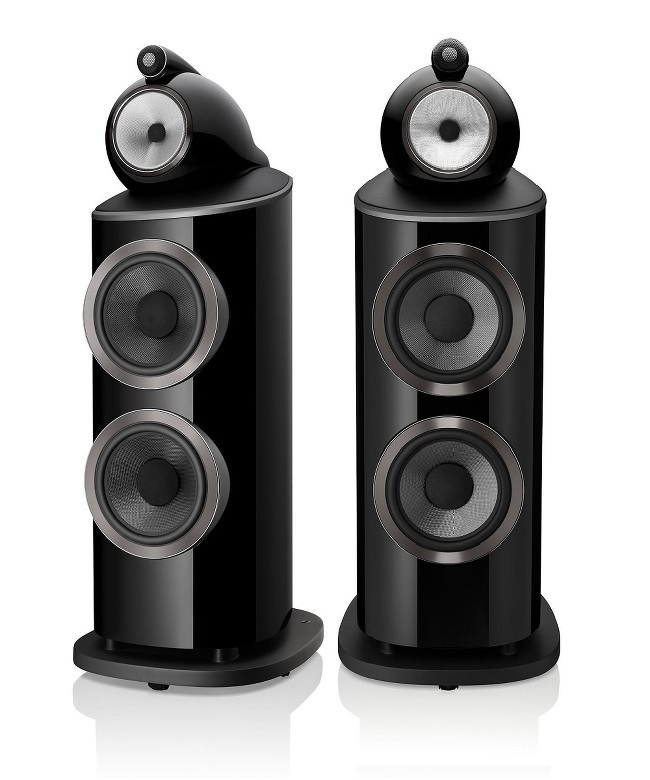

3Way (標準)	TAD R1TX、B&W 801 D4 Sig、Wilson Audio Sabrina X	$250\text{Hz}\sim 400\text{Hz}$ / $2.5\text{kHz}\sim 4.0\text{kHz}$	歪み回避の標準解。ウーファーとミッドを300Hz前後で分離し、ミッドレンジをウーファーの大振幅から解放する。ツイーターへのクロスは高めに設定し、指向性制御を行う。

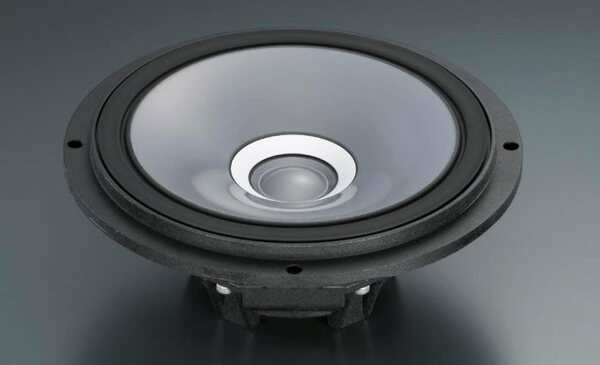

3Way（同軸）	TAD R1TX、KEF Reference 5 Meta	$300\text{Hz}\sim 400\text{Hz}$ / $1.8\text{kHz}\sim 2.5\text{kHz}$	構造統合の最適解。CST/Uni-Qドライバーは中高域の位相が完璧に整合しているため、ツイーターへのクロスオーバーは低めに設定できることが大きな強み（例：TAD R1TXのツイータークロスは約$2\text{kHz}$）。
4Way (上位)	Magico M7、Wilson XVX、YG TITAN (Live)	$100\text{Hz}\sim 150\text{Hz}$ / $350\text{Hz}\sim 600\text{Hz}$ / $2.5\text{kHz}\sim 4.0\text{kHz}$	極限の低歪み追求。ローミッドを独立させ、ウーファー（150Hz以下）の負荷をミッドレンジから完全に切り離す。中低域に防波堤を設けることで、中域の純度を最大化。

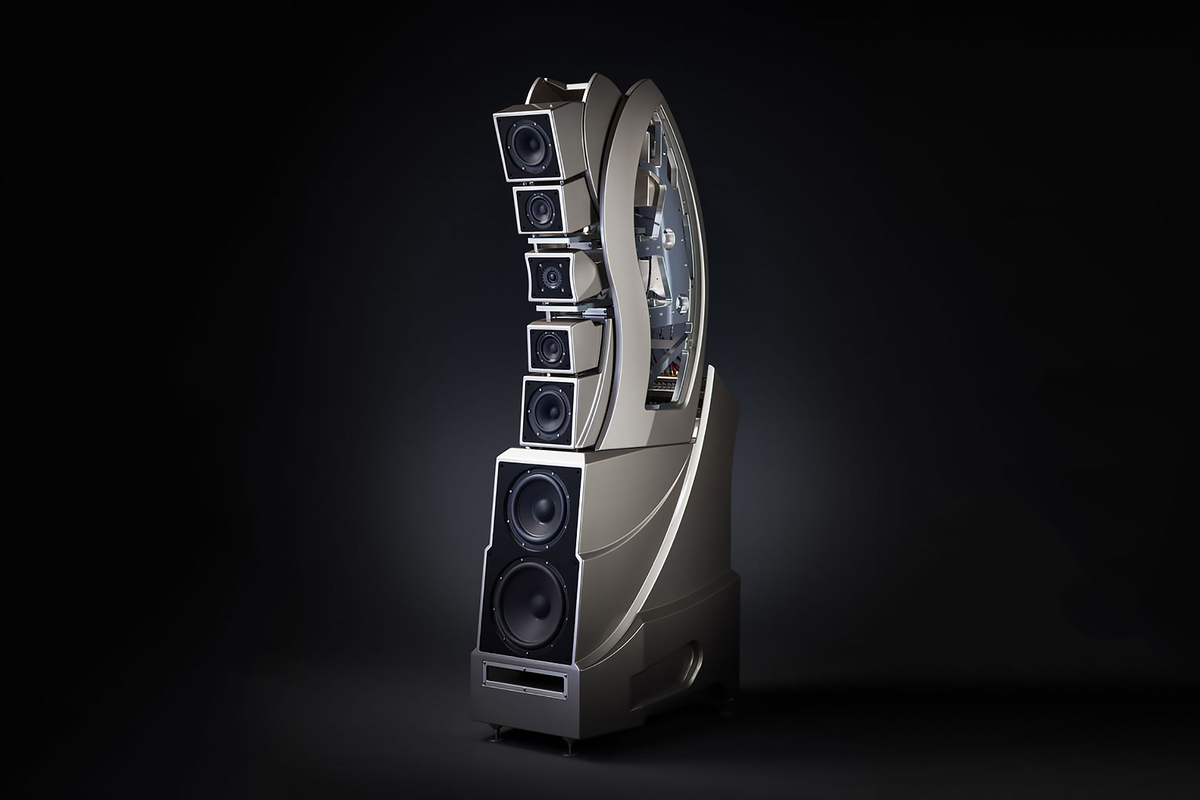

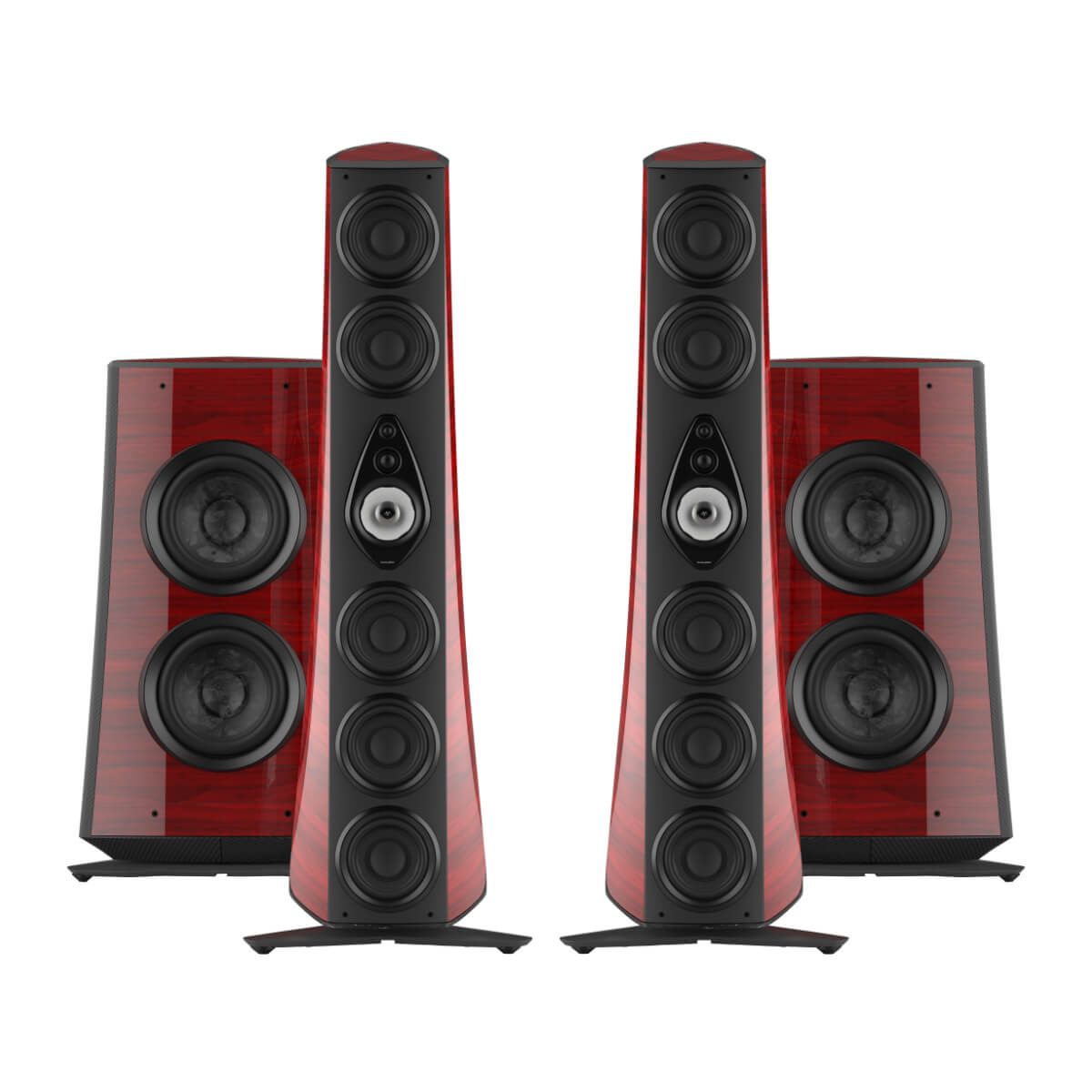

5Way以上 (頂点)	Wilson WAMM、Sonus Faber Suprema	$80 \text{Hz}$以下が多段 / $200\text{Hz}\sim 500\text{Hz}$ / $1\text{kHz}\sim 3\text{kHz}$	全帯域での役割細分化。超低域をさらに分割し（例：アクティブ駆動）、各ユニットの動作帯域を極端に狭くすることで、理論上の歪みを最小化する。

1. 聴覚の敏感帯域を守る「防波堤」

3Way以上の設計における最も重要なクロスオーバーは、中低域（$250\text{Hz}\sim 600\text{Hz}$）にあります。

• 400Hz前後: 3Wayの典型的な設定で、ミッドレンジとウーファーの境界。

• 150Hz$前後と$500Hz前後: 4Wayの典型的な設定で、ローミッドを独立させることで、聴覚が最も敏感な帯域（人の声の基音など）をウーファーの激しい振動から完全に隔離し、中域の純度を徹底して守る哲学を示しています。

2. 同軸構成が示す「ユニット革命」の優位性

TADやKEFの同軸（CST/Uni-Q）構成は、ツイーターへのクロスオーバー周波数が$1.8\text{kHz}\sim 2.5\text{kHz}$と、通常の3Way（$2.5\text{kHz}\sim 4.0\text{kHz}$）よりも低い帯域に設定される傾向があります。

これは、物理的に位相が整合しているため、ユニット間の干渉リスクが最小限であり、ツイーターに無理のない範囲で低めの帯域まで再生させることで、ミッドレンジの負担を減らすという、構造統合の優位性を最大限に活かす哲学を示しています。

上記のハイエンドスピーカーのクロスオーバー周波数には、音響工学と聴覚心理学に基づいた明確な「方法論」が存在します。特定の帯域にクロスオーバーポイントを持ってくるのは、単なる設計上の都合ではなく、音の歪みと人間の聴覚の特性から逆算された「最適解」だからです。

特に、以下の二つの帯域は、ハイエンド設計においてクロスオーバーが「良い」とされる、極めて重要なポイントです。

---

👂 聴覚特性と歪み回避に基づく最適なクロスオーバー帯域

ハイエンドスピーカーの設計者がクロスオーバーポイントを決める際の主な判断基準は、「音の濁りを最も避ける場所」と「ユニット間のつながりを最も自然にする場所」の二点に集約されます。

1. 🥇 $2\text{kHz}\sim 4\text{kHz}$：ツイーターとミッドレンジの接続点

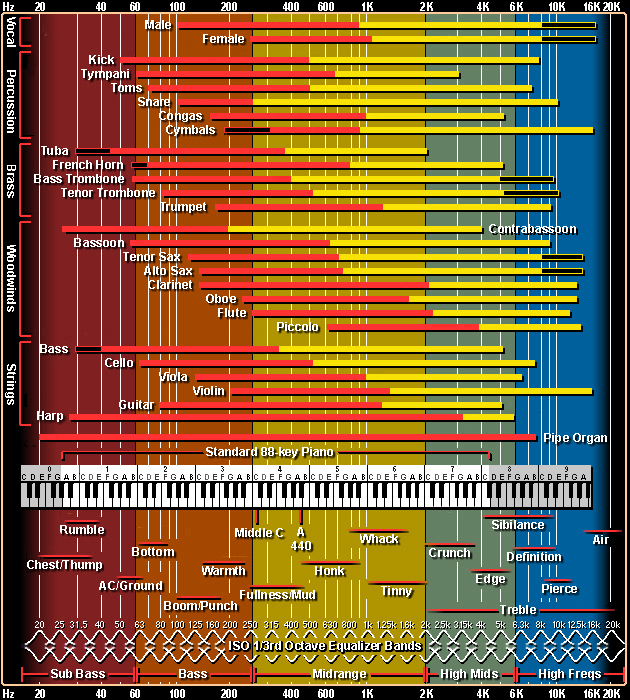

この帯域は、人間の聴覚が最も敏感な領域（約 $2\text{kHz}\sim 5\text{kHz}$）であり、この前後で位相やエネルギーが乱れると、最も「刺激的」に聞こえてしまうため、慎重な設計が求められます。

• 一般的な哲学（3Way）： クロスオーバーを$3\text{kHz}$〜$4\text{kHz}$といった比較的高い周波数に設定し、ツイーターの負担を減らし、ミッドレンジに多くの帯域を任せることで、中域のつながりの自然さを優先します。

• 構造統合の哲学（TAD/KEF）： CST/Uni-Qのような同軸ドライバーでは、物理的に位相が整合しているため、2kHz付近という比較的低い周波数にクロスオーバーを持ってきても、位相の乱れを心配する必要がありません。これにより、中高域全体の低歪みと正確な点音源を実現します。

2. 🥈 $200\text{Hz}\sim 500\text{Hz}$：ウーファーとミッドレンジの接続点

この帯域は、「大振幅による歪み」と「音色の変化」を回避するための最も重要な防波堤です。

• 歪みからの隔離: ウーファーは低域再生のため激しい大振幅運動を行います。この振動が$200\text{Hz}$〜$500\text{Hz}$という中低域の信号に干渉すると、中域の音色が濁り、音像がぼやけます。この帯域でクロスオーバーを設定することで、ミッドレンジをウーファーの大振幅から解放します。

• 4Wayの優位性: 4Way機が$150\text{Hz}$と$500\text{Hz}$付近に二つのクロスオーバーを持つのは、ローミッドを独立させ、中域を二重の防波堤で守るという、究極の低歪みへの執着の表れです。

---

🛠️ 方法論の核心：特定の周波数特性の回避

設計者が特定の周波数を避ける主な理由は、そのユニットの「物理的な共振特性」を回避するためです。

ユニット	避けたい現象	影響が出やすい帯域（物理的）
ツイーター	F0（最低共振周波数）	500Hz以下
ミッドレンジ	分割振動	4kHz以上
ウーファー	大振幅による非線形歪み	300Hz以上



ネットワーク設計者は、これらのユニット固有の欠点が最も目立たない場所で、かつ聴覚が最も寛容な周波数領域を注意深く選んでクロスオーバーポイントを設定しているのです。

IV. ⚔️ ネットワーク設計の二大哲学：時間軸か、減衰か

ネットワーク設計は、**「ユニットの性能をどこまで信じ、どこまで電気的に制御するか」**という哲学によって、大きく二分されます。

哲学	時間軸重視（緩やか）	減衰重視（急峻）
減衰特性	緩やかな減衰（-6 dB/Oct）	急峻な減衰（-18 dB/Oct 以上）

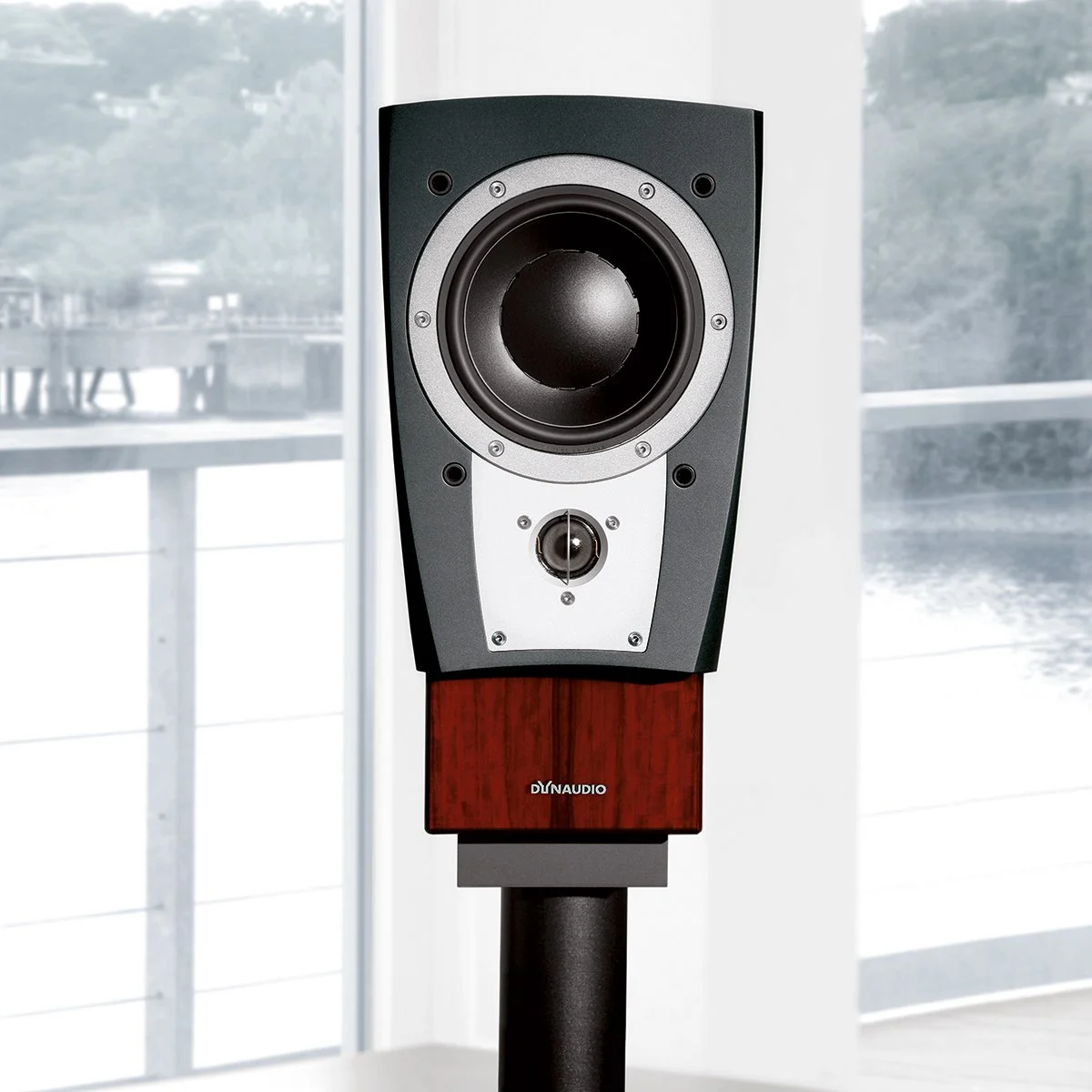

特徴	位相回転が少なく、時間的なズレ（位相差）を最小限に抑制する。ユニットの広帯域特性が必須となるため、DynaudioやB&Wなどの高性能ユニットを持つメーカーが好む。	ネットワークで不要帯域を完全に遮断し、ユニットの弱点をマスキングしやすい。しかし、時間的なズレが生じやすい。
制御技術	物理的な構造統合による時間軸整合。	Wilson Audioの多段モジュールによる物理的タイムアライメントと、複雑なネットワーク。

V. 💰ネットワーク部品の哲学：なぜパーツで音が劇的に変わるのか

ネットワークのパーツは、アンプやソース機器のパーツ以上に音質への影響が甚大です。ハイエンドメーカーがDuelundなどの超高級パーツを採用するのは、**「信号ロス」と「記憶効果」**という二つの悪影響を排除するためです。

1. ⚡ 音質への影響が「甚大」である背景

ネットワークはパワーアンプからの信号を全電流で通過させる回路であり、その途中のパーツはすべての信号エネルギーを処理します。

• 「記憶効果」（誘電吸収）: コンデンサーの誘電体に微弱なエネルギーが残留し、次の信号時にそれが**「ノイズ」として放出される現象が起こります。これが音のテクスチャーや微細な残響を汚し**、音の鮮度を著しく低下させます。高級コンデンサーは、この誘電吸収が極めて低い素材（オイル、銀箔など）を使用します。

2. 💎 ハイエンドパーツの紹介

パーツ種別	高級パーツの材質と哲学	代表的なメーカー

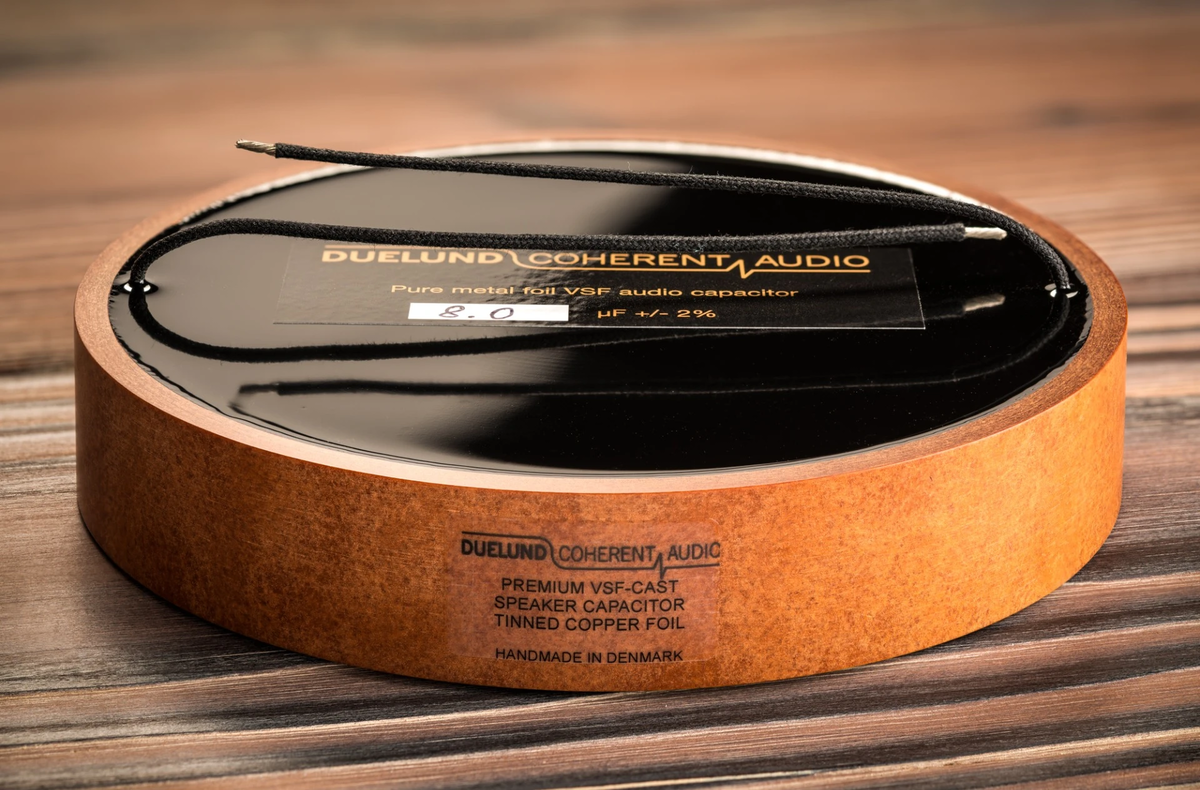

コンデンサー	オイル含浸、銀箔など。誘電吸収と信号ロスを極限まで低くする。Magico M7などがDuelundのカスタム品を採用。	Duelund (キャスタブル)、Mundorf (Supreme/Silver)
コイル	空芯コイルが基本。極太の銅線/銀線を使用し、線材の抵抗値を限りなくゼロに近づける。コア材（鉄心）は非線形歪みを起こすため避ける。	Goertz (銅箔/銀箔)、Jantzen Audio
抵抗	無誘導巻線抵抗。電流変化時に抵抗値が変動する誘導性を排除し、純粋な抵抗値を維持する。	Mundorf (Supreme)、Caddock

これらのパーツは、ハイエンドスピーカーの低歪みと時間軸の哲学を電気的な側面から物理的に担保するための、不可欠な「純粋主義」の現れなのです。

2. 💎 ネットワーク部品の役割

• コンデンサー: 音の鮮度とテクスチャーを決定。誘電吸収と信号ロスを最小化する。

• コイル: **低域の制動（ダンピング）**を決定。極太線材（Goertzなど）で直流抵抗（DCR）を限りなくゼロに近づけ、アンプの駆動力をロスなくユニットに伝達する。

• 抵抗: 音圧レベルの調整に使用。電流変化時の誘導性を排除し、純粋な抵抗値を維持する。

DuelundやMundorfの高級パーツの採用は、「究極の低歪み」という工学的な目標を超えて、「いかに音楽を生々しく、感情豊かに伝えるか」という芸術的な目標を追求するための、純粋主義の極致なのです。

Ⅵ. 🏁 最終総括：ハイエンドの多様な魅力

現代のハイエンドスピーカーは、「低歪み（剛性）の追求」と「時間軸の忠実性（音楽性）の追求」という二つの道を、ユニット、エンクロージャー、そしてネットワーク部品のすべてで追求し統合しています。

TAD/Magicoの構造統合の道は究極の音像定位と低歪みを、Wilson Audio/Sonus Faberの帯域分割の道は究極のテクスチャーと自然な空間性を提示し、単一の正解に収束しない多様な魅力がオーディオ界を豊かにしています。
