イントロダクション：ビット・イズ・ビット神話の終焉

今回からは現代のオーディオで外せないケーブルの最新事情についての記事をお送りしたいと思います。

オーディオの黎明期から存在する「ケーブル論争」は、ハイエンドオーディオにおいていまだ熱いテーマであり続けています。特にUSBケーブルに関して、「データが正しく転送されれば音質は変わらない」「100円のケーブルでもプリンターの文字は変わらない」とする「ビット・イズ・ビット」の懐疑論は根強いものです。しかし、Shunyata ResearchやChord Companyといった革新的なメーカーの技術的アプローチ、そしてオーディオファイルの実体験は、この神話がデータ層の真実しか見ていないことを証明しています。

USBケーブルが音質に決定的な影響を与えるのは、データの整合性ではなく、信号が伝わる「物理層」に起因します。USB 2.0の信号波形を正確に伝えるには、数GHz帯に及ぶ高周波成分の伝送が不可欠であり、ケーブルはもはや単純な導線ではなく、極めて精緻な高周波伝送線路として振る舞うからです。この物理層におけるわずかな乱れが、最終的なアナログ変換の精度、すなわち「時間軸の正確性」と「ノイズフロアの純粋性」を支配します。

ハイエンドオーディオの世界では、USBケーブルを流れる信号のノイズ敏感性は極めて高いのですが、オーディオに詳しくない方が「プリンターのケーブルと同じ」と言うのは、彼らが「ビット・イズ・ビット」という非常に限定的な事実しか見ていないからです。

この違いは、ケーブルの役割を「データ伝送の信頼性」と「アナログ変換の精度」のどちらに置くかという、根本的な目的の相違から生まれます。

---

・プリンターケーブルとオーディオケーブルの決定的な違い

オーディオケーブルとプリンターケーブルの目的は、どちらもデジタルデータを伝送することですが、要求される最終的な精度が全く異なります。

目的	プリンターケーブル	オーディオケーブル
最終出力	物理的なインクの噴射（文字、画像）	アナログ信号（音波）
求められる精度	データの完全性（ビットエラーの有無）	時間軸の正確性（ジッター、ノイズフロア）
ノイズの許容範囲	比較的広い（ビットエラーがなければOK）	極めて狭い（わずかなジッターやノイズも音質劣化につながる）

1. 📄 プリンターの要求事項：ビット・イズ・ビット

プリンターが要求するのは、「データが完全に届くこと」だけです。

• データパケットの再送: プリンターとの通信では、ケーブルのノイズやインピーダンスの乱れでデータパケットにエラーが生じても、通信プロトコルが自動的に再送（リトライ）を行い、最終的に完璧なデータ（ビット・イズ・ビット）を保証します。

• 最終結果の不変性: 再送処理を経て完璧に届いたデータであれば、プリンターは常に同じ位置にインクを噴射するため、印刷される文字や画像はケーブルによって変わりません。

2. 🎶 オーディオの要求事項：時間軸の精度

オーディオ再生、特にハイエンドオーディオでは、「データが完璧に届くこと」は前提であり、さらにその「届くタイミングの正確さ」が重要になります。

• 時間軸（ジッター）の影響: DACはデータを受け取る際、ケーブルの特性によって生じるクロック同期のタイミングのズレ（ジッター）をリアルタイムでアナログ信号に変換してしまいます。再送処理は行われず、ズレたタイミングがそのままノイズや歪みとなって音質を劣化させます。また後述しますが、アシンクロナス転送でも、USBのノイズの影響からは完全に逃れることはできません。

• ノイズフロアの影響: プリンターは電源ノイズが乗っても問題ありませんが、オーディオでは、ケーブルを通じた電源ノイズがDACのノイズフロアを押し上げ、微細な音の情報や背景の静寂性を損ないます。

したがって、オーディオにおけるUSBケーブルは、「情報を伝える」ことではなく、「情報を完璧なタイミングとクリーンな環境で伝える」ことを目的としている点で、プリンターケーブルとは役割が根本的に異なるのです。



---

Ⅰ. ケーブル誘導ジッター：時間軸の破壊者

デジタルオーディオにおける音質の敵は、何よりもジッター（Jitter：時間的な揺らぎ）です。アシンクロナス転送がPC側のジッターを排除しても、ケーブル固有の電気的特性によって発生するケーブル誘導ジッターは、DACの性能を根底から揺るがします。

1.1. 📐 特性インピーダンスの不整合と反射波

USB 2.0の差動ペア（D+/D-）は、$90\Omega$の特性インピーダンス（$Z^0$）を要求されます。このインピーダンスは、導体のインダクタンス（L）と容量（C）の関数として決まります。

• 不整合の原因: ケーブルの撚り方、導体間の距離、絶縁体の厚さといった構造のわずかな不均一性（公差のばらつき）は、LとCを変動させ、ケーブルの全長にわたって$90\Omega$のインピーダンスを波打つように乱します。

• 反射波の発生: インピーダンスが急変する箇所では、信号が進行方向とは逆に反射を起こします。この反射波が元の信号と干渉し、波形にノイズと歪みを与え、DACがビットの境界線を検出するタイミングを狂わせます。

100円のUSBケーブルでも、コネクターを含めたケーブル全体の特性インピーダンス（$90\Omega$）は、一応守られていると考えるのが妥当です。しかし、その精度の低さが、ハイエンドオーディオにおける音質差の根源となります。

・一般的なUSBケーブルは規格は満たしているが、公差が大きい課題

USB 2.0規格では、データ線ペア（D+/D-）の差動インピーダンスは$90\Omega \pm 15\%$（76.5 $\Omega$～103.5 $\Omega$）でなければなりません。

• 規格遵守: 100円のケーブルであっても、市場に出回るためには通常、最低限この規格の範囲内に収まるように設計されます。もし規格外であれば、PCと周辺機器間でデータのビットエラーが頻発し、まともに通信できなくなってしまうからです。

---

📉 100円ケーブルの「90 $\Omega$」の限界

問題は「規格を満たしているか」ではなく、「どれだけ精密に、かつ全長にわたって均一に$90\Omega$を維持しているか」という点にあります。

安価なケーブルでは、以下の理由でインピーダンスの「波打ち」が激しくなります。

1. ケーブル構造の不均一性:

   • コスト削減のため、導体間の距離や撚り方、絶縁体の厚さの公差（ばらつき）が非常に大きいです。

   • このばらつきが、ケーブルの全長にわたってインピーダンスを不規則に変動させます。

2. コネクター部分の整合性の欠如:

   • コネクター内部のインピーダンス整合はほとんど考慮されず、ピンとケーブルの接続部分で急激なインピーダンスの不連続性が生じます。

3. 材質とシールドの限界:

   • 高周波ノイズを遮断するシールドが不十分であったり、信号を構成するGHz帯の高周波成分の減衰が大きい安価な素材が使われます。

🔊 オーディオへの影響

この「不精密な90 $\Omega$」が、高周波信号を扱うオーディオ再生では致命的になります。

• インピーダンスの大きな変動は、信号の反射を引き起こし、ケーブル誘導ジッターを激増させます。

• 結果として、データのビットは正確に届いても、時間軸の精度が崩壊し、空間表現の曖昧さや残響感の消失といった、聴感上の劣化につながるのです。

高価なケーブルは、Shunyata PMZ™のように、この$90\Omega$の規格値を公差 $0\%$に近づけることにコストをかけています。

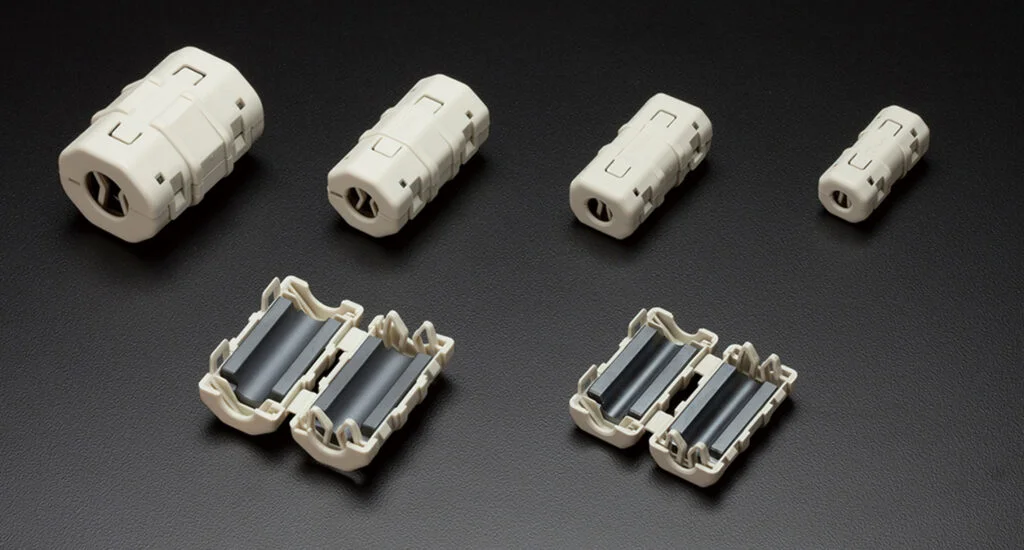

⚙️ 注意フェライトコアが引き起こすインピーダンス変化

ノイズ対策としてUSBケーブルにフェライトコアを付けたりすることがありますが、注意が必要です。

フェライトコアの主な目的は、コモンモードノイズ（同相ノイズ）や高周波ノイズ（RFノイズ）を熱に変換して吸収することです。これはケーブルのインダクタンス（L）を増大させることで実現されます。

1. 📉 特性インピーダンスの乱れ

• フェライトコアは、ケーブルの周りに透磁率が高い（磁性体）素材を配置するため、信号線とグランド線のインダクタンス（L）を不均一に増大させます。

• この急激なLの変化は、ケーブルの$90\Omega$という理想的なインピーダンス値を局所的に崩壊させます。

2. ⚡ 信号反射とジッターの増大

インピーダンスの不連続点では、信号が反射を起こします。

• この反射波が波形を乱し、DACのクロック同期タイミングのズレ、すなわちケーブル誘導ジッターを増大させます。

• その結果、ノイズは減っても空間表現や残響感といった時間軸に依存する要素が損なわれ、聴感上の鮮度が低下します。

3. 🚫 信号の高調波成分の減衰

フェライトコアはノイズだけでなく、信号を構成するGHz帯の高調波成分までも吸収・減衰させてしまう可能性があります。これにより、デジタル信号のエッジが鈍り、これもまたジッター増加や音の活気喪失につながります。

結論として、インピーダンスの均一性が命であるハイエンドデジタルケーブルにフェライトコアを安易に装着することは、ノイズ低減効果よりも時間軸の精度を損なうリスクの方が遥かに大きいと言えます。

【革新技術：Shunyata PMZ™ (Precision Matched Z)】

Shunyata ResearchのPMZ™技術は、製造プロセスを極端に遅くし、導体表面や絶縁体の押出成形における公差をナノレベルで厳密に管理します。これは、ケーブル誘導ジッターの物理的な発生源であるインピーダンス不整合をゼロに近づけ、ケーブル全長にわたる均一な$90\Omega$を実現するための、時間軸の追求に特化したアプローチです。

PMZ™が目指すのは、USB 2.0規格の $90\Omega$という特性インピーダンスを、ケーブルの全長にわたって極限まで均一に保つことです。

1. 📉 銅線自体の欠陥よりも「構造のばらつき」が問題

PMZ™が対策するのは、主に以下のケーブルの構造的な要因です。

• 導体間の距離: 信号線（D+とD-）とグランド（GND）間の物理的な距離のわずかなばらつき。

• 絶縁体の厚さ: 絶縁体（誘電体）の押し出し成形の厚さのばらつき。

• 撚り（より）のピッチ: 導体の撚り方の均一性。

これらの構造的なばらつきが、ケーブルの固有インダクタンス（L）と容量（C）を変動させ、結果的に特性インピーダンスを乱します。

2. ⚡ 時間軸の破壊者「反射波」を防ぐ

インピーダンスが不均一になると、信号がその地点で反射を起こし、この反射波が元の信号と干渉することで波形を乱します。この波形の乱れがDACに到達すると、「ケーブル誘導ジッター」となり音質を劣化させます。

PMZ™は、製造速度を落とすなどして公差を最小限に抑え、ケーブルのインピーダンスをどこまでも「フラット」に保つことで、この反射を物理的に排除し、DACに時間軸の正確な波形を送り届けることを目的としています。

1.2. 📈 表皮効果：GHz帯の信号損失と位相の乱れ

USB 2.0の信号エッジを構成する数GHz帯の高調波成分は、電流を導体の表面（数マイクロメートル）に集中させる表皮効果（スキンエフェクト）を極端に強めます。

• 実効抵抗の増加: 電流が流れる実効断面積が減少するため、ケーブルの実効抵抗値が増加し、信号の減衰が大きくなります。

• 位相の乱れ: より深刻なのは、高周波成分が導体の表面を流れ、低周波成分や直流成分が中心部を流れることで、信号の各成分間で到達時間差（位相差）が生じることです。この位相の乱れが、デジタル信号の矩形波のエッジを鈍らせ（タイム・スミア）、ジッターを増大させます。

【革新技術：VTX™（仮想中空チューブ）】

この課題に対し、ShunyataのVTX™構造やNordostのデュアルモノフィラメント構造などは、導体の中心部を空洞にしたり、絶縁体で置き換えたりすることで、電流が流れない無駄な導体部分を排除します。これにより、高周波成分が流れる表面積を最大限に活用しつつ、実効抵抗の増加と位相の乱れを最小化します。

---

Ⅱ. 🛡️ ノイズフロアの支配：アシンクロナス転送の限界

自分のDACは「アシンクロナス転送だからケーブルのノイズは関係ない」という主張は、電源ノイズと電磁界ノイズという二つの物理的侵入経路を見落としています。

2.1. ⚡ 伝導ノイズ：電源・GNDラインからの侵入

USBケーブルは、信号線以外にPCからの電源ライン（+5V）とGNDラインを持ちます。

• ノイズ源の直送: PC内部で発生した汚い電源ノイズやコモンモードノイズは、このラインを通じてDACの内部電源やアナログ回路に直接侵入し、DAC全体のノイズフロアを押し上げます。

• DACの動作への影響: ノイズは、DAC内部の超高精度クロックの安定性をわずかに揺るがし、微細なジッターを誘発します。

• 対策としてのCModeフィルター: ShunyataのCModeフィルターなどは、ノイズを信号に影響を与えずに効率的に熱に変換・吸収し、DACへの侵入を食い止めます。

2.2. 📡 電磁界ノイズ：TAPc POLARIZERの領域

ガルバニックアイソレーターで伝導ノイズを遮断できたとしても、ケーブルがアンテナとして拾った外部のRF/EMIノイズは残ります。

• 再放射の脅威: このGHz帯の電磁波ノイズは、ケーブルのシールド内を伝播し、コネクタやDACの筐体付近で電磁波として再放射（リーク）し、DACの内部回路にノイズとして再突入する可能性があります。

• 聴感上の結果: このノイズは、背景の静寂性を損ない、音場の微細な分解能を奪います。

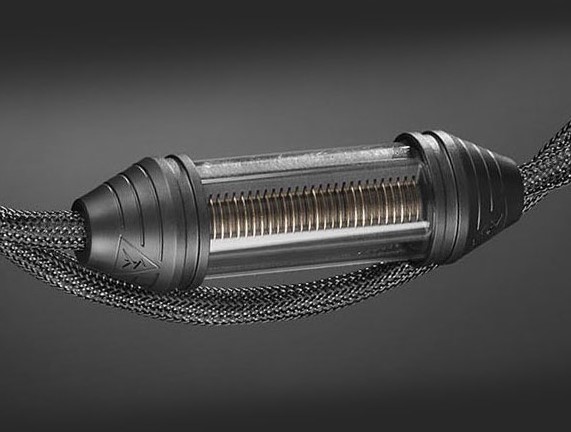

【革新技術：TAPc POLARIZER（電磁界ノイズの整流）】

🔬 TAPcの技術的特徴と従来のフィルターとの違い

TAPc（Transverse Axial Polarizer）は、従来のノイズ対策が主に伝導ノイズ（電流として流れるノイズ）を対象としていたのに対し、放射ノイズ（電磁波として空間に存在するノイズ）をターゲットにしていることが最大の特徴です。

1. ⚡ 電磁界ノイズの整流・吸収

高速なデジタル信号（GHz帯）が流れるケーブル周囲には、必然的に電場（E）と磁場（H）が形成されます。

• ケーブルのアンテナ効果: 外部からのRF（高周波）ノイズがケーブルに誘導されると、この電磁場が乱れ、信号の純粋性を損ないます。

• TAPcの役割: TAPcモジュールは、この乱れた電磁界に介入し、ノイズが持つランダムな偏波成分（偏りの向き）を秩序立てて処理することで、ノイズをエネルギーとして吸収または整流します。これは、ケーブルが拾った電磁ノイズがDACへ再放射するのを防ぐ効果もあります。

2. ⚖️ インピーダンスへの非干渉性

従来のノイズフィルター（フェライトコアなど）が、インダクタンスや容量を変化させ、特性インピーダンス（$90\Omega$）を乱してしまうという欠点がありました。

• TAPcの優位性: TAPcは、信号線に直接抵抗を加えるのではなく、ケーブルの外側の電磁界に作用するため、ケーブル本体のインピーダンス特性を乱すことなくノイズ対策を施すことができます。

• これにより、ノイズフロアを下げる静寂性の向上と、インピーダンス整合による時間軸の正確性の維持という、相反する二つの要件を両立させています。

---

Ⅲ. 🔌 物理的ボトルネック：コネクタの宿命とケーブルの構造

USBケーブルの音質は、ケーブル本体の構造と、ケーブルと機器の接合部（コネクタ）という、二つの物理的要素によって決定づけられます。

1. 📐 ケーブル構造の支配力（影響度：極めて大）

本記事で最も影響度が大きいと評価されるのがケーブル構造です。

• 構造とジッター: ケーブルの撚りピッチ、導体間の誘電体の質、シールド層の配置の全てが、インピーダンス$90\Omega$の均一性と伝送速度（時間軸）を決定します。

• メーカー間のばらつき: WireworldのDNA Helix™（信号と電源の徹底分離）やNordostのデュアルモノフィラメント（低誘電率）など、メーカーの哲学は、この構造に集約され、最終的な音質差の大きな要因となります。

WIREWORLD Starlight 8 USB 2.0 オーディオケーブル - A - B (0.6メートル)

2. 🛡️ シールドの重要性（影響度：非常に大）

シールドは、外部からのノイズ侵入とケーブル内部でのクロストークを防ぐ防波堤です。

• 多層シールド: ハイエンドケーブルは、編組とフォイル（箔）を組み合わせた多層シールド構造を採用し、広い周波数帯域で高いノイズ遮断効果を確保します。

• 電源ラインとの分離: 信号線と電源線を独立したシールドで覆い、互いのノイズ干渉を防ぐ構造は、電源ノイズ対策の基本中の基本です。

🛡️ 注意：外部シールド追加がインピーダンスを乱す

ノイズに敏感なUSBケーブルと聞くと自分でアルミ編組やパルシャットをケーブルに巻いてノイズ対策をしたくなりますが、元からハイエンドケーブルをお使いの方は注意が必要です。

1. ⚡ アルミ編組や導体追加による影響（容量 C の変化）

アルミ編組のような導体（シールド）をケーブルの外側に追加し、それをグランドに接続すると、信号線（D+/D-）と外部グランド間の容量（C）が増加します。

• 影響: $Z^0$ は $C$ に反比例するため、インピーダンスが低下し、$90\Omega$ から逸脱します。

2. 🧲 パルシャット（磁性体）追加による影響（インダクタンス L の変化）

パルシャットのような透磁率が高い（磁性体を含む）ノイズ吸収材をケーブル周囲に配置すると、ケーブル周囲の磁界に影響を与え、ケーブルのインダクタンス（L）を不均一に増大させます。

• 影響: $Z^0$ は $L$ に比例するため、インピーダンスが上昇し、$90\Omega$ から逸脱します。

3. 📉 聴感上の結果：ジッターの増大

いずれの場合も、インピーダンスの急激な変化や不連続性が生じます。

• これは、信号の反射を引き起こし、ケーブル誘導ジッターを増大させます。

• ノイズの絶対量は減っても、時間軸の精度が乱れるため、空間表現の曖昧さや音像の崩壊という、オーディオファイルにとって最も避けたい結果につながる可能性があります。

ハイエンドケーブルメーカーが「インピーダンスを乱さずにノイズ対策を行う」ことに注力するのは、このトレードオフを避けるためです。

3. 🔩 コネクタの欠陥と対策（影響度：大）

USB Type-A/Bコネクタは、高周波伝送を意識した設計ではないため、コネクタ内部でインピーダンスが急激に不連続になります。

• 反射の増幅: この不連続性が信号の反射を集中させ、ジッターを増大させます。

• メーカー独自のコネクタ: ハイエンドメーカーが独自の金属製コネクタ（SR-USBなど）を採用するのは、ケーブル側のPMZ™の成果を無駄にしないよう、コネクタ内部の導体配置を最適化し、反射を最小限に抑えるためです。また、高精度なメッキは接触抵抗を下げ、ノイズ発生を抑制します。

---

Ⅴ. 💎 結論：ハイエンドUSBケーブルの真の価値

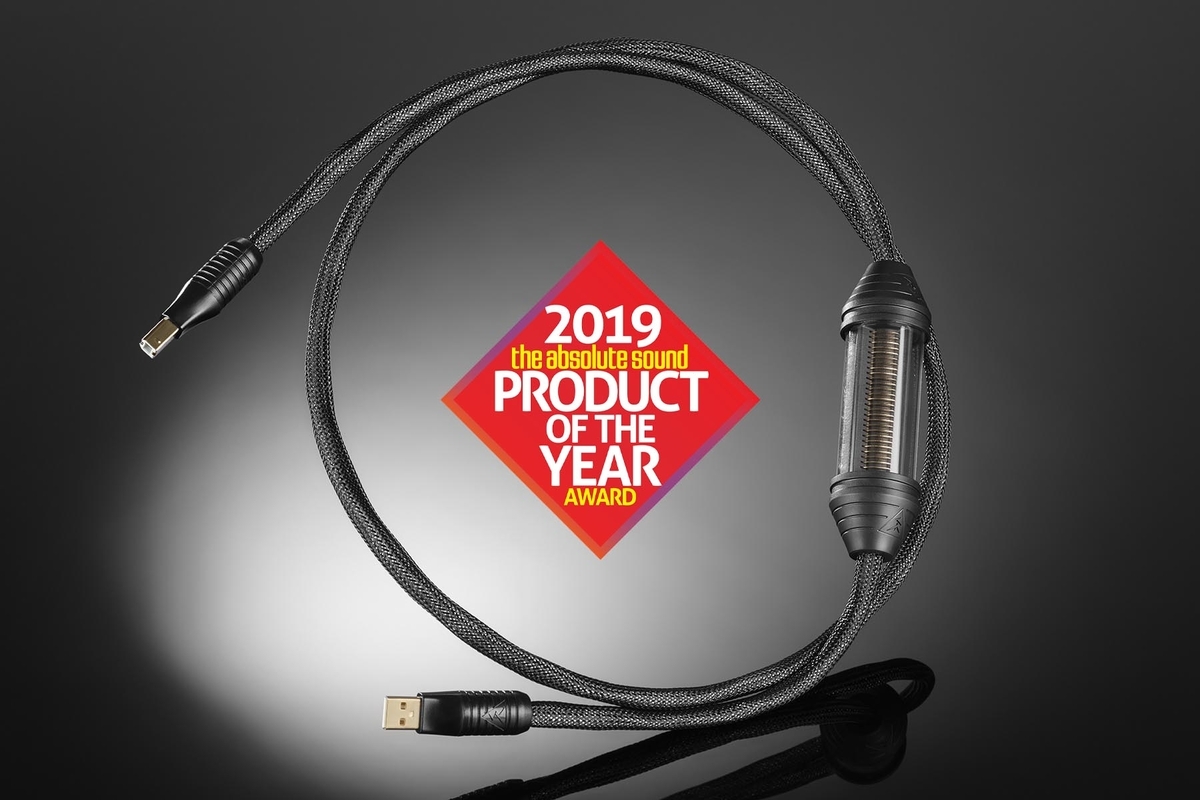

Shunyata Research Sigma USBがTASのプロダクト・オブ・ザ・イヤーを受賞し、超高性能システムでさえケーブルの影響が絶大であるという事実は、「ビット・イズ・ビット」の限界を物理的・聴覚的に証明しています。

ハイエンドUSBケーブルの真の価値は、以下の二つの目標を統合的に達成することにあります。

1. 時間軸の絶対的精度: PMZ™やTaylon®といった技術で、ケーブル誘導ジッターを支配するインピーダンス特性と位相特性を極限まで精密に制御し、信号波形の完全性を維持する。

2. ノイズフロアの極限の静寂性: TAPc POLARIZERやNDSといった技術で、伝導ノイズと電磁界ノイズの侵入経路を完全に断ち、DACの動作環境をクリーンに保つ。

オーディオファイルがケーブル交換で体験する「空間表現の改善」「残響感の増加」「音像定位の明確化」といった変化は、周波数特性の変化ではなく、ケーブルが時間軸の精度を取り戻し、ノイズフロアを引き下げた結果なのです。

現代のハイエンドデジタルオーディオは、この「物理層の極限のエンジニアリング」抜きには語れません。ケーブルは、信号を運ぶだけの存在ではなく、システム全体の時間的・電磁的な環境を制御する、隠れた心臓部なのです。

推奨製品例

AudioQuest Diamond USB-A > B 高解像度オーディオケーブル。

本記事で言及した技術的な課題解決に取り組む、主要なハイエンドUSBケーブルの例です。

製品名 (メーカー)	主要な技術的アプローチ
Shunyata Research Omega-X USB	PMZ™ (精密インピーダンス整合)、TAPc POLARIZER (電磁界ノイズ整流)
Chord Company ChordMusic USB	Taylon®絶縁体 (超低誘電損失)、位相特性の極限改善
AudioQuest Diamond USB	100% PSS Silver導体、NDS (RFノイズ消散システム)
Wireworld Platinum Starlight 8	DNA Helix™構造 (信号/電源分離)、Composilex 3絶縁体

次の記事はネットワークオーディオで必須となるLANケーブルについてです。
