前回はUSBケーブルの音質の影響について議論しましたが、今回はネットワークオーディオで必須となるLANケーブルです。ケーブル交換の優先順位を知りたいかとはこちらの記事をご覧ください。
デジタルオーディオの世界では、「ビットエラーさえなければ音質は同じ」という「デジタル神話」が、未だに根強く存在します。特にLANケーブルにおいては、「何千キロもあるネットワーク網のうち、末端の数メートルを変えたところで音質に影響はない」という批判がしばしば見られます。さらに、「LANケーブルは何を使ってもウェブの文字が変わることはない」という、USBケーブルに対する批判と酷似した主張も多く聞かれます。
しかし、ハイエンドオーディオの現実はこの批判を否定します。本稿では、LANケーブルが音質を劣化させる物理的なメカニズムを科学的に解説し、その対策としての高音質化技術を詳述します。LANケーブルを変えるだけで、音像のフォーカスが定まり、背景のノイズが消え、音楽の生命力が蘇るという現象は、世界中のオーディオファイルが体験している事実です。
そして、「USBケーブルのシンプル構成 源泉の純粋性」の哲学と対比させながら、LAN伝送が追求する「隔離と再構築」の科学的な優位性を探り、「データ」と「音質」の決定的な違いを検証します。
序章：デジタル神話の終焉とLANケーブルの「アナログ的な側面」
-
デジタル神話の崩壊: LANケーブルは「ビットエラーがなければ音質は同じ」というデジタル神話を否定します。ハイエンドオーディオにおける音質変化は、ジッターとノイズフロアの上昇という物理的な劣化要因によって引き起こされる。
-
本記事の目的: LANケーブルが音質を劣化させるメカニズムを科学的に解説し、その対策を詳述する。
-
哲学の提示: 究極のUSBシンプル構成との対比、LAN伝送が追求する「隔離と再構築」の哲学。
第1章：LAN伝送における音質劣化の二大要因の深掘り
LANケーブルの構造は極めてデリケートであり、その微細な物理的・電気的パラメータの変動が、最終的な音質に致命的な影響を与えます。
1-1. 時間軸の乱れ：デジタル信号の位相ノイズ（ジッター）
ジッターは、音像の輪郭をぼかし、音場を平面的にし、音の分離度（セパレーション）を低下させる主要因です。
劣化要因① ペア間の伝送速度差：スキュー（Skew）の物理学
LANケーブルは、4対8本の撚り対線（ツイストペア）で構成されています。
-
発生メカニズム: 各ペアを覆う絶縁体の材質や厚さ、あるいは撚りピッチのわずかな製造誤差により、各ペア内の信号が伝送される速度に差が生じます。この時間差がスキューです。
-
影響の具体化: スキューはDAC側でのデータ再構成のタイミングのズレを直接引き起こし、位相ノイズとして顕在化します。
-
対策の方向性: 絶縁体に空気層を多く含んだ低誘電率素材（PTFE、発泡PE、PFAなど）を採用し、ケーブル全体で信号伝送速度（Velocity of Propagation: Vp）を均一化することが求められます。
劣化要因② 信号の反射：特性インピーダンスの不均一性
LANケーブルは、信号経路の特性インピーダンス（通常 ）を維持するように設計されています。
-
反射係数の問題: ケーブルの微細な構造変化は、インピーダンスの不連続点を生み出します。この点で信号が反射し、元の信号と重なり合うことで、波形全体が乱れます。
-
時間軸への影響: 反射波は時間遅延を持って戻ってくるため、結果として時間軸の揺らぎ（ジッター）として観測されます。
-
これは、
Shunyata Research
劣化要因③ 相互誘導：クロストークと近端・遠端クロストーク
-
クロストーク（Crosstalk）: 隣接する信号ペア間で、電磁誘導によって信号が干渉し合う現象です。
-
NEXT/FEXT: 送信側近くで発生する近端クロストーク（NEXT）と、受信側遠くで発生する遠端クロストーク（FEXT）があり、いずれも信号波形にノイズ成分や揺らぎを加え、時間軸の精度を低下させます。
1-2. ノイズフロアの上昇（ノイズ）の原因とメカニズム
ノイズフロアの上昇は、音の背景の静寂性を失わせ、微細な音がマスキングされる原因となります。
劣化要因① 最も有害なノイズ：コモンモードノイズの伝導
LAN伝送における最大の音質劣化要因は、差動信号伝送では除去しきれないコモンモードノイズ（CMN）です。
-
現象: PCやNASのスイッチング電源ノイズが、グランド（GND）と信号線に同相（コモンモード）で乗ってしまい、打ち消されずにDACへ伝導します。
-
伝播経路: CMNはLANケーブルのシールドや信号線を伝ってDACへ到達し、DAC内部の繊細なアナログ回路のノイズフロアを直接押し上げます。
-
対策の核心: LANシステムではこのCMNを「伝達させない」ことが課題となります。
劣化要因② RFノイズのピックアップ：ケーブルをアンテナにしない
-
現象: ケーブル自体がアンテナとして機能し、周囲の強力な電磁波（Wi-Fiルーター、スマートフォン、家電など）を拾い、高周波ノイズとして信号に乗せてしまいます。
-
対策の方向性: ケーブル全体を強固な多層シールドで覆い、外部からの電磁波（EMI/RFI）の侵入を物理的に防ぐことが重要です。
劣化要因③ グラウンド電位の変動と電磁誘導ノイズ
現象: 接続された機器のグランド電位に差が生じると、シールドを介してノイズ電流が流れ、このノイズ電流が信号線に電磁誘導を起こし、音質劣化を招きます。
1-3. ケーブル取り扱いの重要性：絶対曲げ半径の遵守
ケーブルの性能は、その物理的な形状に依存しており、デジタルケーブル（LAN、USB、HDMIなど）の取り扱い、特に急激な曲げは、ケーブルの基本設計を破壊し、音質劣化のすべての要因を悪化させます。
構造破壊がもたらす致命的な影響
-
特性インピーダンスの不均一性（ジッター増大）： ケーブルを急角度で曲げると、その部分の導体間の距離や絶縁体の状態が設計値から大きく変化します。これにより、信号経路における特性インピーダンス（通常 ）が乱れ、信号反射が多発します。信号反射は、時間遅延を持つ波形として元の信号に重なり、ジッター（時間軸の揺らぎ）を劇的に悪化させます。これは、高価なケーブルが追求するPMZ™（Precision Matched Z）の努力を水泡に帰します。
-
スキュー（Skew）の増加： LANケーブルは4対のツイストペアで構成されていますが、急な曲げはそれぞれのペアの撚りピッチや伝送経路長に不均一な圧力をかけます。この構造的変化により、各ペア間の信号到達時間差（スキュー）が広がり、DACでの正確なデータ再構築が困難になります。
-
シールド性能の低下（ノイズ増大）： シールド付きケーブル（SFTPなど）の場合、急激な曲げは編組シールドやフォイルシールドの連続性を破綻させたり、シールドと信号線の距離を不均一にしたりします。その結果、ケーブルが外部からの電磁波ノイズ（EMI/RFI）を拾いやすくなり、ノイズフロアの上昇を招きます。
最小曲げ半径の遵守
一般的に、ケーブルにはメーカーが定めた最小曲げ半径（Minimum Bend Radius: MBR）が存在します。この値は、ケーブルの外径の数倍として規定されています（例：CATケーブルでは外径の4～8倍）。音質を最優先する場合、この最小曲げ半径を大きく上回る緩やかなカーブで配線することが、ケーブルの性能を維持し、長期的に安定した音質を確保するための絶対条件となります。
第2章：高音質LANケーブルの科学的対策：ケーブル単体の究極進化
ハイエンドLANケーブルの設計は、「データが通ればOK」という発想を捨て、上記要因を物理的・電磁気学的に排除することに焦点を当てています。
2-1. 時間軸の精度を追求する構造技術
① 導体と絶縁体の最適化によるスキュー制御
-
低誘電率素材の採用: 誘電率が低いほど、信号は速く、空気中の速度に近くなります。フッ素樹脂（PTFE, PFA）や発泡ポリエチレン（Foamed PE）など、内部に微細な気泡を持たせた素材を使うことで、実効誘電率を下げ、ペア間のスキューを極限まで抑えます。
-
撚りピッチの精密分散: 各ペアの撚りピッチを緻密に調整し、クロストークを低減させると同時に、撚りピッチの不均一によるインピーダンスの乱れを防ぎます。最高級ケーブルでは、このピッチがレーザー計測などにより厳密に管理されます。
② 精密な特性インピーダンスマッチング
-
超広帯域伝送ライン設計: 導体径の均一性、導体間隔、そして撚り合わせの圧力を厳密に制御し、ケーブルの全長にわたって特性インピーダンス を高い精度で維持します。これにより、信号反射による位相ノイズの発生を物理的に防ぎます。
③ 導体の純度と特殊構造
-
高純度導体の採用: 高純度銅（OCCなど）を使用し、結晶粒界での信号損失や反射を最小限に抑えます。
-
特殊な導体構成: 信号の表皮効果を考慮し、リッツ線構造や中空導体構造を採用することで、信号が流れる表面積の特性を均一化し、伝送特性を向上させます。
2-2. ノイズの侵入と伝播を断つシールド技術

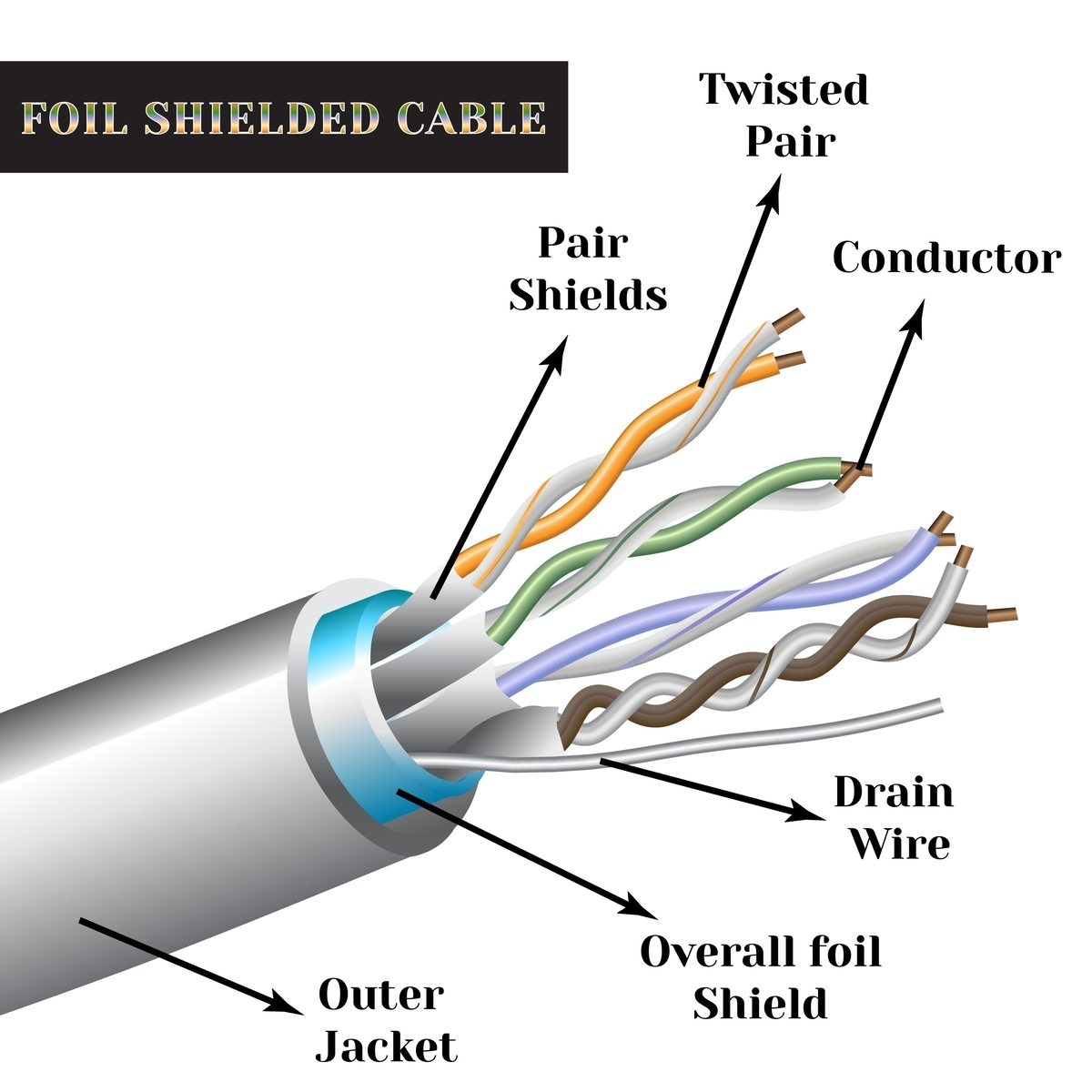

① 多層構造SFTPシールドの徹底
シールド構造は、UTP（非シールド）からF/UTP（フォイルシールド）、そしてSFTPへと進化します。
SFTP（Screened Foiled Twisted Pair）: 各ペアを個別にアルミ箔で覆い（クロストーク対策）、さらにケーブル全体を編組シールドとフォイルシールドで二重に覆う多層構造が標準です。
* アルミ箔（フォイル）:主に高周波のRFノイズに効果的。
* 編組線（ブレイド）:低周波ノイズに対する効果が高く、ケーブルの強度も高めます。
-
シールド材の進化: シールド材に高純度の銅や、電磁波吸収特性に優れた特殊合金を用いることで、シールド効果を最大化します。
② ノイズ吸収材とCModeフィルターの組み込み
シールドを突き抜けてきた微細なノイズは、ケーブル内部で処理されます。
-
電磁波吸収体: ケーブル内部やコネクタ直前のモールド部分に、電磁波吸収特性を持つ特殊なフェライト材やカーボンナノチューブなどの素材を組み込みます。これらは、伝送信号の周波数帯域を乱すことなく、ノイズ周波数帯域のみを熱エネルギーに変換して消失させます。
③ コネクタの音響チューニングと接点技術
RJ45コネクタは、ケーブルの終端であり、信号の急激な変化点としてノイズ発生のボトルネックとなり得ます。
-
非磁性体素材: コネクタやケーシングに非磁性体（例：リン青銅、特殊樹脂）を使用し、磁気的な歪み（マグネティック・ディストーション）の発生を抑制します。
-
高品質メッキ: 接点には高純度の金、ロジウム、あるいは銀などが厚くメッキされ、接触抵抗を極限まで下げて信号反射を抑え、経年劣化による酸化を防止します。
第3章：システムレベルでの究極の対策：隔離と再構築の哲学
LAN伝送による最高音質は、ケーブル単体の性能に加え、システム全体の「隔離」と「再構築」のプロセスにかかっています。
3-1. ノイズ源からの完全な断絶：ガルバニック絶縁の実現
LANケーブルが抱える最大の課題、コモンモードノイズを完全に解決するのが、光アイソレーション（光分離）です。
光メディアコンバーター（OMC）の導入
-
原理: 光メディアコンバーター（OMC）を使用して、ノイズ源（PC、ルーター、NAS）の近くに設置し、LAN信号を光ファイバーに変換します。オーディオ機器側のOMCで再び電気信号に戻します。
-
効果: 光ファイバーは電気信号を伝送しないため、ノイズ源とオーディオ機器との電気的な繋がり（ガルバニックパス）を完全に断ち切ることができます。コモンモードノイズの伝播を根絶できる、最も強力なノイズ対策です。
OMC自身のノイズ問題と「バッテリー電源」の絶対性
光アイソレーションの真の成功条件は、OMC自身のノイズを排除することです。
-
課題: ほとんどのOMCはスイッチング電源で駆動されており、内部で高周波ノイズを発生させます。また、光信号の送受信にはクロック（発振器）が必要であり、その精度が悪いとOMCの出力信号に新たなジッターが生まれます。
-
対策: OMCの電源をLiFePO₄バッテリーとLT3045などの超低ノイズリニア電源に換装することが不可欠となります。LANシステムにおいても、電源の純粋性という根本的な課題から逃れられず、ローノイズと分離の哲学が有効となります。
3-2. ⏳ 時間軸の絶対制御：オーディオ専用スイッチとリクロッキング
LANケーブルで伝送される信号は、専用スイッチやトランスポートによって、時間軸の制御を受けます。
専用スイッチによるジッターリセット
-
役割: 専用スイッチは、入力信号のデータパケットを一旦バッファメモリに蓄積し、内部の超高精度クロック（OCXO/TCXO）によってタイミングをリセット（リクロック）し、改めて出力します。
-
クロックの重要性: 搭載されるクロックの位相ノイズの低さが、出力信号のジッター性能を決定づけます。ケーブルで発生したジッターをここで「リセット（再構築）」することが、専用スイッチの最大の役割です。
ネットワークトランスポートの最終役割
役割: ストリーマーやレンダラー（DACに直結するネットワーク機器）は、LANで受信したパケットを、DACへ送る直前に、システムクロックで厳密に再同期させ、DACの入力に渡す段階でのジッターを完全に排除する究極のリクロッキングを担います。
3-3. 速度制御によるノイズとジッターの最適化
オーディオ専用スイッチやネットワークカードの中には、伝送速度を意図的に 1000M (ギガビット) から 100M や 10M に設定できる機能を持つものがあります。これは、「遅い速度ほどケーブルや機器への要求が減る」という現象を利用した、音質のための戦略的な選択です。
1. ケーブルへの要求軽減（ジッター対策）
-
要求周波数帯域の低減: 伝送速度が遅くなると、信号の周波数帯域幅（帯域）の要求が緩やかになります。高速な1000M伝送（最大 帯域を使用）では、LANケーブルは厳格なインピーダンス制御や高度なシールドを要求されます。
-
信号反射の抑制: 100Mや10Mに落とすことで、ケーブルに求められる特性インピーダンスの精密さやスキュー耐性といった時間軸精度が低下します。これにより、安価なケーブルや取り回しが難しい配線状況であっても、高速伝送時に発生しがちな信号反射やクロストークによるジッターを抑制しやすくなります。
2. 機器からのノイズ低減（ノイズフロア対策）
-
PHYチップの動作周波数低下: ネットワーク機器（スイッチ、トランスポート）に搭載されているPHY (Physical Layer) チップは、高速で動作するほど高周波のスイッチングノイズ（EMI/RFI）を多く発生させます。
-
ノイズ発生量の減少: 速度を100M以下に落とすことで、PHYチップの動作周波数が下がり、オーディオ帯域に悪影響を与える高周波ノイズの発生量そのものが減少します。これは、ノイズフロアの低下と音の静寂性の向上に直接つながることが、多くのハイエンドオーディオシステムで確認されています。
この速度制御は、ケーブルやスイッチの性能を限界まで引き出す1000Mとは異なり、ノイズと引き換えに帯域の余裕を選ぶという、実用的なノイズ対策の一つです。
「どの速度が最良か」に普遍的な答えはありませんが、ハイエンドオーディオの世界では、100Mまたは10Mの低速を選択するシステムが多く、音質が向上する傾向にあります。
これは、伝送速度を落とすことによるノイズ低減効果と、データ転送時間が長くなることによるノイズ累積リスクとの間のトレードオフを、システムがどのように処理するかに依存するからです。
伝送速度が音質に与える影響のトレードオフ
音質を決定づけるのは、「信号の時間軸精度（ジッター）」と「ノイズフロアの低さ」の二点であり、速度はこの両方に影響します。
第4章：LANケーブルで音は変わらない？：「データ」と「音質」の決定的違い
LANケーブルで音が変わらないと主張する根拠として良く出るのは「LANケーブルは何を使ってもウェブの文字が変わることはない」という批判は、「デジタル伝送の本質」に対する根本的な誤解に基づいています。
4-1. 「文字が変わらない」＝「エラーが訂正される」という事実
批判者の主張は、LANケーブルの最重要機能の一つである「誤り訂正能力」が機能していることの証明にすぎません。
-
データ伝送層の役割: インターネットやファイル転送などのデジタル通信は、OSI参照モデルのデータリンク層やトランスポート層（TCP/IPなど）によって、データの欠落や破損を検知し、自動的に再送や誤り訂正（FEC）を行います。
-
ウェブの文字が変わらない理由: たとえ安価なケーブルでノイズが入りデータが乱れても、これらのプロトコルによって再送され、最終的なビット配列は必ず正確になります。だからこそ、ウェブページの内容やファイルの中身が変わることはありません。
-
音質とは無関係: この「ビットの正確性」は、「音質の高さ」とはまったく異なる次元の課題です。音質劣化はビットエラーではなく、ジッターとノイズフロアの上昇という、物理的な電力・時間軸の揺らぎによって発生します。
4-2. 「ノイズとジッター」は再送によって訂正されない
音質に影響を与える要因は、データ層のプロトコルによっては修正されません。
① ジッター（時間軸の揺らぎ）は累積する
-
ジッターの非補正: データが正確に届いても、そのタイミング（時間軸）が数ピコ秒単位で揺らいでいる場合、TCP/IPはそれを訂正しません。なぜなら、その役割ではないからです。
-
DACへの影響: この揺らぎは、DACがアナログ変換を行う際のサンプリングタイミングのズレとなり、音質の非可逆的な劣化を引き起こします。ケーブルが高品質であるほど、この時間軸の揺らぎを小さく抑え、後段のリクロック回路の負荷を軽減できます。
② ノイズ（電力汚染）は伝播・蓄積する
-
ノイズの伝播: コモンモードノイズは、データ信号とは独立した形で、ケーブルのシールドやグランドを伝播します。このノイズはプロトコルによって消去されることはありません。
-
最終門番としての役割: DACの直前のLANケーブルがノイズを遮断できなければ、それまでの伝送網のノイズが全てDACのグランドを汚染します。ケーブル批判者は、「データ経路」と「ノイズ経路」を同一視していますが、この二つは電気的に分離可能であり、オーディオではノイズ経路の制御こそが命です。
4-3. 末端の数メートルの支配力：ノイズとジッターの「最終門番」
「何千キロものネットワーク網のうち数メートルは無意味」という主張に対してのカウンターとなるのがDACなどの直前でのケーブルのもつ重要性です。
-
ノイズの最終遮断: DACの直前の数メートルは、ルーターやスイッチ、PCなどから蓄積されたノイズが、DACへ流れ込む最後の関所です。この区間で高性能なシールドや吸収材を持つケーブルを使えば、それまでの経路で混入したノイズの大部分を効果的に減衰させることが可能です。
-
リクロックの直前入力: トランスポートやDAC内蔵のリクロック回路が、最高の性能を発揮するためには、可能な限りクリーンで時間軸が安定した信号を入力する必要があります。その「最終入力の品質」を決定づけるのが、まさにこの数メートルのLANケーブルなのです。
4-4. コラム：若いエンジニアやIT専門家が陥りやすい「データ至上主義」の罠
なぜ、優秀なITエンジニアほど、オーディオの物理現象を見落としてしまうのでしょうか？ それは、彼らが学ぶ「OSI参照モデル」の教育課程に理由があります。
-
レイヤーの分断: IT教育では、物理層（ケーブルや電気信号）の不完全さを、上位のデータリンク層やトランスポート層（プロトコル）で「隠蔽・補正」することが正義とされます。「エラー訂正が働くから、物理層のノイズは無視してよい」というのがITの常識です。
-
リアルタイム性の欠落: ウェブ閲覧やファイル転送には「リアルタイム性」の制約がありません。0.1秒遅れてデータが届いても、文字は正しく表示されます。しかし、オーディオDACは「ナノ秒単位で流れてくるデータを、その瞬間にアナログ変換」しなければなりません。
-
盲点: 彼らは「データ（論理）」を見ていますが、DACがアナログ波形を生成するための「電気的環境（物理）」を見ていません。「再送処理が走る」こと自体が、CPU負荷や電源ノイズを増大させ、DACの動作環境を汚染しているという、物理的な因果関係が盲点となっているのです。 「論理的には正しいが、物理的には音が悪い」。このパラドックスを理解することが、オーディオ再生の深淵への入り口です。

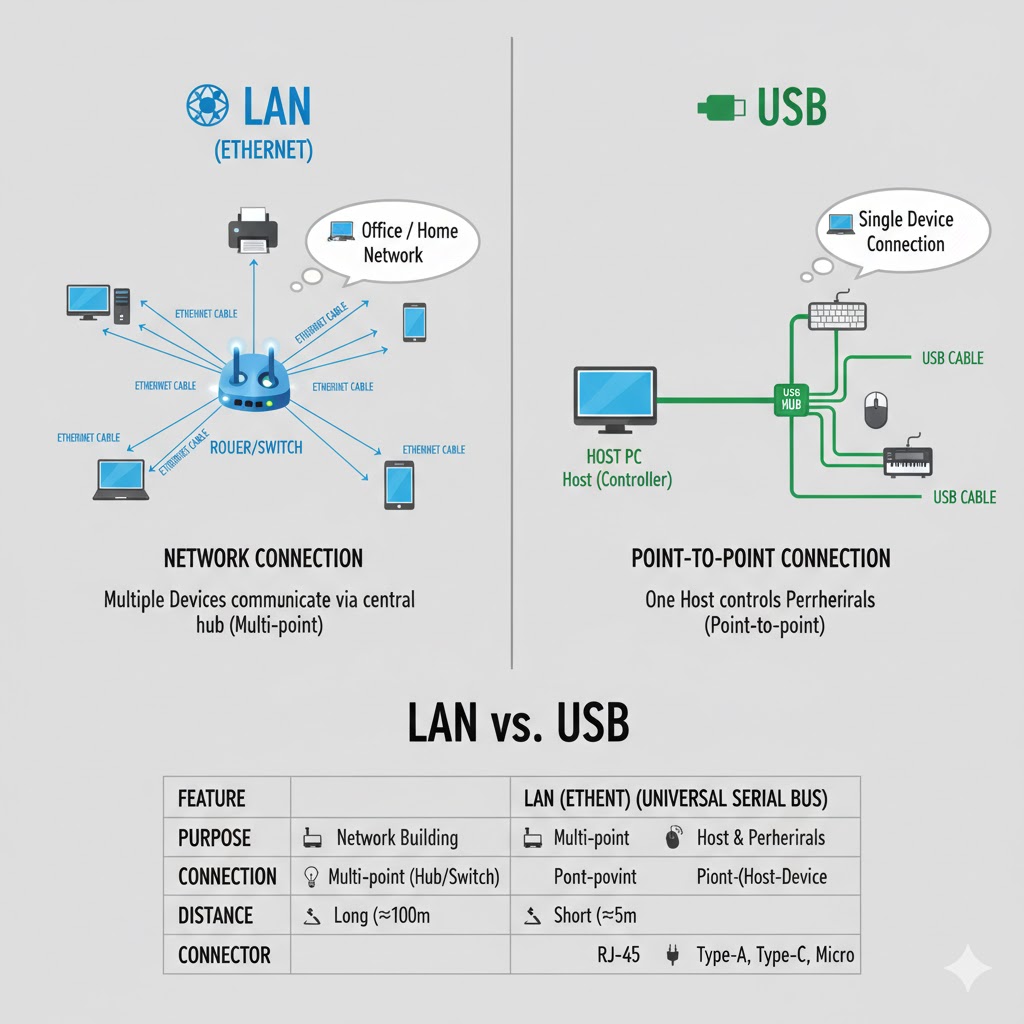

第5章：二つの究極哲学の対決：LAN vs. USB
もしPCやNASとDACを接続する手段がUSBとLAN両方あった場合にはどちらを選択すればよいのでしょうか？
「USBのシンプル究極構成」と、ここで詳述した「LAN接続の隔離究極構成」は、どちらも最高音質を目指しますが、その哲学、コスト、そして複雑性において大きく異なります。
