現代ケーブル論：微小信号と静寂の守護者たち — フォノ・クロック・I2S・アース線の科学：常識のアップデート：Phase8-8

序論：システムの「隙間」に潜む魔物と神 — 知識のブラッシュアップ

電源、スピーカー、インターコネクトといった「主要動脈」を完璧に仕上げても、システムが真のポテンシャルを発揮しないことがあります。その原因は、多くの場合、システムの隙間を埋める特殊なケーブルにおける「古い常識」の呪縛にあります。

かつては正解とされた「ノイズ対策＝重厚なシールド」「デジタル＝同軸で十分」といった概念は、現代のハイレゾ音源や超低ノイズ環境においては、逆に音質劣化の主因となり得ます。

本稿では、フォノケーブル、クロックケーブル、I2Sケーブル、アース線という4つのカテゴリーについて、「昔の常識」と「現代の科学的真実」を対比させながら、その技術的課題と最新の解決策を徹底解剖します。

---

Chapter 1：フォノケーブル (Phono Cables) — 0.2mVの奇跡を守るためのパラダイムシフト

アナログレコード再生において、フォノケーブルはシステムの中で最も過酷な任務を負っています。しかし、ここには「シールド神話」という大きな誤解が横たわっています。

1. 知識のブラッシュアップ：昔の常識 vs. 現代の真実

比較軸	昔の常識（アナログ全盛期〜CD初期）	現代の科学的真実（ハイエンド・アナログ）
ノイズ対策	「重厚なシールドが正義」。 ハムノイズを防ぐため、編組シールドを何重にも重ねるのが良しとされた。	「シールドは諸刃の剣」。 過度なシールドは静電容量（C）を増大させ、微小信号の高域を減衰させ、位相を歪ませる。必要なだけのシールドと低容量化が現代の正義。
導体の太さ	「細いと頼りない」。ある程度の太さが安心とされた。	「極細リッツ線が最適」。 微小電流には表皮効果の影響を受けにくい極細線が有利。太すぎる導体は静電容量を増やすだけで有害。
絶縁体	PVC（塩ビ）が主流。	テフロン、空気絶縁が必須。 微小信号ほど誘電体吸収の影響を受けやすいため、誘電率の低い素材でなければ情報の欠落を防げない。



2. 理想と現実のギャップ：なぜ「シールド＝正義」が間違いなのか

① 静電容量（キャパシタンス）の支配力

フォノケーブルにおいて、静電容量（C）は単なる電気特性ではなく、カートリッジの発電系の一部として機能してしまいます。

• MMカートリッジの場合: カートリッジのコイル（L）とケーブルの容量（C）がLC共振回路を形成します。

  • 昔の失敗: シールドを強化してCが増大すると、共振周波数が可聴帯域（例：10kHz付近）まで下がり、高域に不自然なピークができたり、それ以上の帯域が急激に減衰したりして、「ナローで癖のある音」になります。

  • 現代の解: 低容量ケーブル（Low Capacitance）を使用することで、共振周波数を可聴帯域外（20kHz以上）へ追いやり、フラットで伸びやかな高域を実現します。

• MCカートリッジの場合: インピーダンスが低いためCの影響は少ないとされますが、それでも過度な容量は高周波ノイズの飛び込みを助長したり、位相特性を悪化させたりします。

② 微小信号と誘電体吸収

0.2mVという極微小信号は、絶縁体（誘電体）に蓄積されたエネルギーが遅れて放出される現象（誘電体吸収）によって、簡単に「滲み」や「消失」を起こします。

• 昔のPVC: 誘電率が高く、信号を「吸って」しまい、微細な余韻を殺していました。

• 現代のテフロン/空気: エネルギー蓄積が極小であるため、微細な信号をそのまま伝送し、「レコードとは思えないS/N比と解像度」を実現します。

3. ハイエンドメーカーの克服技術

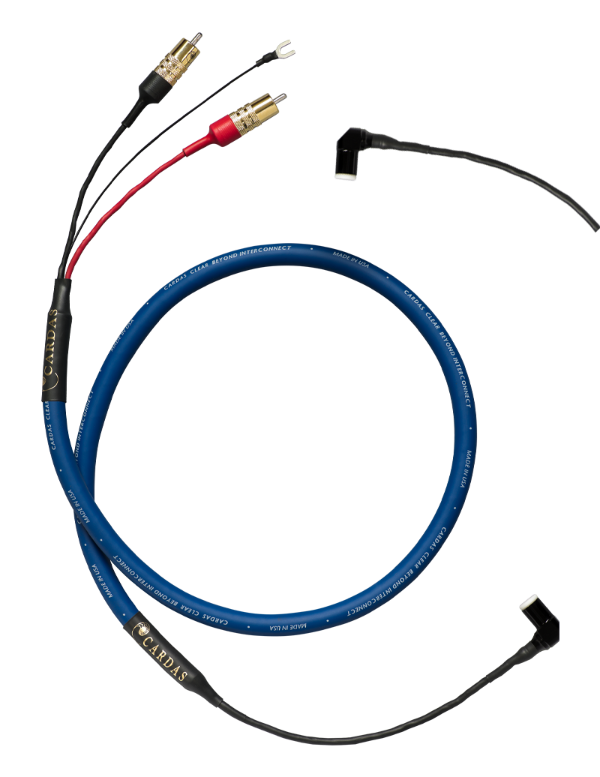

• Cardas Audio: 「微弱信号専用シールド」。導体自体を極細の黄金比リッツ線とし、それを空気チューブで浮かせた状態でシールドすることで、「シールドはあるが、導体との距離が遠い」構造を作り、低容量とノイズ遮断を両立させています。

• Nordost: 「デュアルモノフィラメント」。導体にテフロン糸を巻き付けて絶縁体との接触面積を減らし、空気絶縁率85%以上を達成。圧倒的なスピードと低容量を実現しています。

---

Chapter 2：クロックケーブル (Clock Cables / BNC) — 時間の基準を刻む「整合性」の科学

デジタルオーディオの心臓部である「マスタークロック」を伝送するBNCケーブル。ここでは「つながれば動く」というデジタル初期の認識が、音質のボトルネックになっています。

1. 知識のブラッシュアップ：昔の常識 vs. 現代の真実

比較軸	昔の常識（デジタル黎明期）	現代の科学的真実（ハイレゾ・外部クロック時代）
ケーブルの役割	「クロック信号（1と0）が届けば同期する」。同期さえすれば音は同じ。	「波形の崩れ＝時間のズレ（ジッター）」。 矩形波の立ち上がりが鈍れば、DACがクロックを読み取るタイミングが揺らぎ、音質が劣化する。
インピーダンス	「50Ωでも75Ωでも、短い距離なら誤差」。	「インピーダンス不整合は反射の元凶」。 規格（50Ω/75Ω）と異なるケーブルやコネクタは反射波を生み、それが元のクロック波形を汚染してジッターを激増させる。
素材	一般的な同軸ケーブルで十分。	銀導体、航空宇宙級シールドが必須。 MHz帯の矩形波を正確に伝送するには、高周波特性に優れた素材と構造が必要。



2. 理想と現実のギャップ：インピーダンス整合の絶対性

① 反射波による波形の崩壊

クロック信号（特に矩形波）は、垂直に近い急峻な立ち上がりを持っています。

• 不整合の恐怖: ケーブルやコネクタのインピーダンスが規格値（例：$75\Omega$）からズレていると、接続点で信号の一部が反射して戻ってきます。この反射波が行ったり来たり（多重反射）することで、元の綺麗な矩形波が波打ち、変形します。

• ジッターの発生: DACはこの変形した波形の「どこか」を基準にタイミングを取らざるを得なくなり、結果として再生のタイミングが揺らぎ（ジッター）、音のフォーカスが甘くなります。

② $50\Omega$ と $75\Omega$ の混同

オーディオ用クロック（ワードクロック）は通常$75\Omega$ですが、10MHzマスタークロックの一部には$50\Omega$規格のものがあります。

• 致命的なミス: 「形が同じBNCだから」と、$50\Omega$出力に$75\Omega$ケーブル（またはその逆）を使うと、巨大な反射が発生し、高価なクロックジェネレーターの効果を半減、あるいは悪化させます。現代では、機器の規格に厳密に合わせたケーブル選択が絶対条件です。

3. ハイエンドメーカーの克服技術

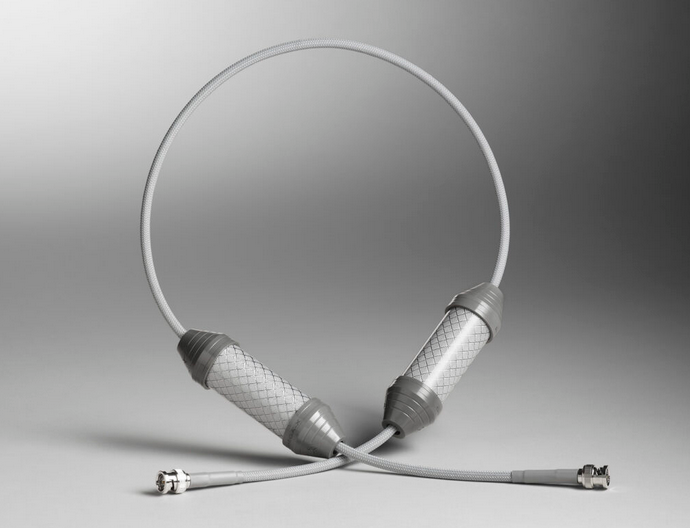

• Shunyata Research: 「PMZ™ (Precision Matched Z)」。製造公差を極限まで減らし、ケーブル全長にわたって特性インピーダンスの均一性を軍事レベルで保証。反射を物理的に排除します。

• Nordost: 「BNCコネクタのインピーダンス管理」。ケーブルだけでなく、BNCコネクタ自体も厳密に$75\Omega$（または$50\Omega$）に整合された特注品を使用し、接続点での反射を抑え込みます。

---

Chapter 3：I2Sケーブル (HDMI形状) — デジタルの「生」データを運ぶ最前線

USBやSPDIFを超え、DACチップにデータとクロックを分離したまま（I²S）送る、理論上最強のデジタル伝送。しかし、ここは「規格外の荒野」であり、HDMIケーブルの流用では限界があります。

1. 知識のブラッシュアップ：昔の常識 vs. 現代の真実

比較軸	昔の常識（映像用HDMIの流用）	現代の科学的真実（オーディオ専用I2S）
ケーブル選択	「映像用の高級HDMIケーブルを使えば良い」。8K対応なら音も良いはず。	「映像用とオーディオ用は要求が違う」。 映像用は超高速な差動伝送に特化しているが、I2Sのクロックライン（MCLK）への干渉対策や、オーディオ帯域のジッター対策は考慮されていない場合がある。
長さ	長くてもデジタルだから大丈夫。	「最短こそ正義」。 I2Sは基板間伝送用の規格であり、長距離伝送を想定していない。ケーブルが長くなるとスキュー（信号間のズレ）が致命的になる。
規格	HDMI端子なら繋がる。	「ピン配列の確認が必須」。 メーカーごとにピン配列（LVDSの極性など）が異なり、専用ケーブルでないと音が出ない、または位相が反転するリスクがある。

2. 理想と現実のギャップ：LVDS伝送の落とし穴

I2S伝送（HDMI端子経由）は、通常LVDS（低電圧差動信号）という方式を使いますが、ここには「クロックとデータの同期」というシビアな問題があります。

• スキュー（Skew）の問題: I2Sは、データ線（SDATA）、ビットクロック（BCLK）、ワードクロック（LRCK）、マスタークロック（MCLK）が別々の線で送られます。ケーブル内でこれらの線の長さや電気的特性にわずかでも差があると、受信側でタイミングがズレ（スキュー）、正しくデータを読み取れなくなります。

• 映像用ケーブルの限界: 映像用HDMIは、映像データ（TMDS）の伝送に特化しており、I2Sで重要なオーディオクロックラインのシールドや配置が最適化されていないことがあります。これにより、クロック信号にノイズが乗り、ジッターが増加します。

3. ハイエンドメーカーの克服技術

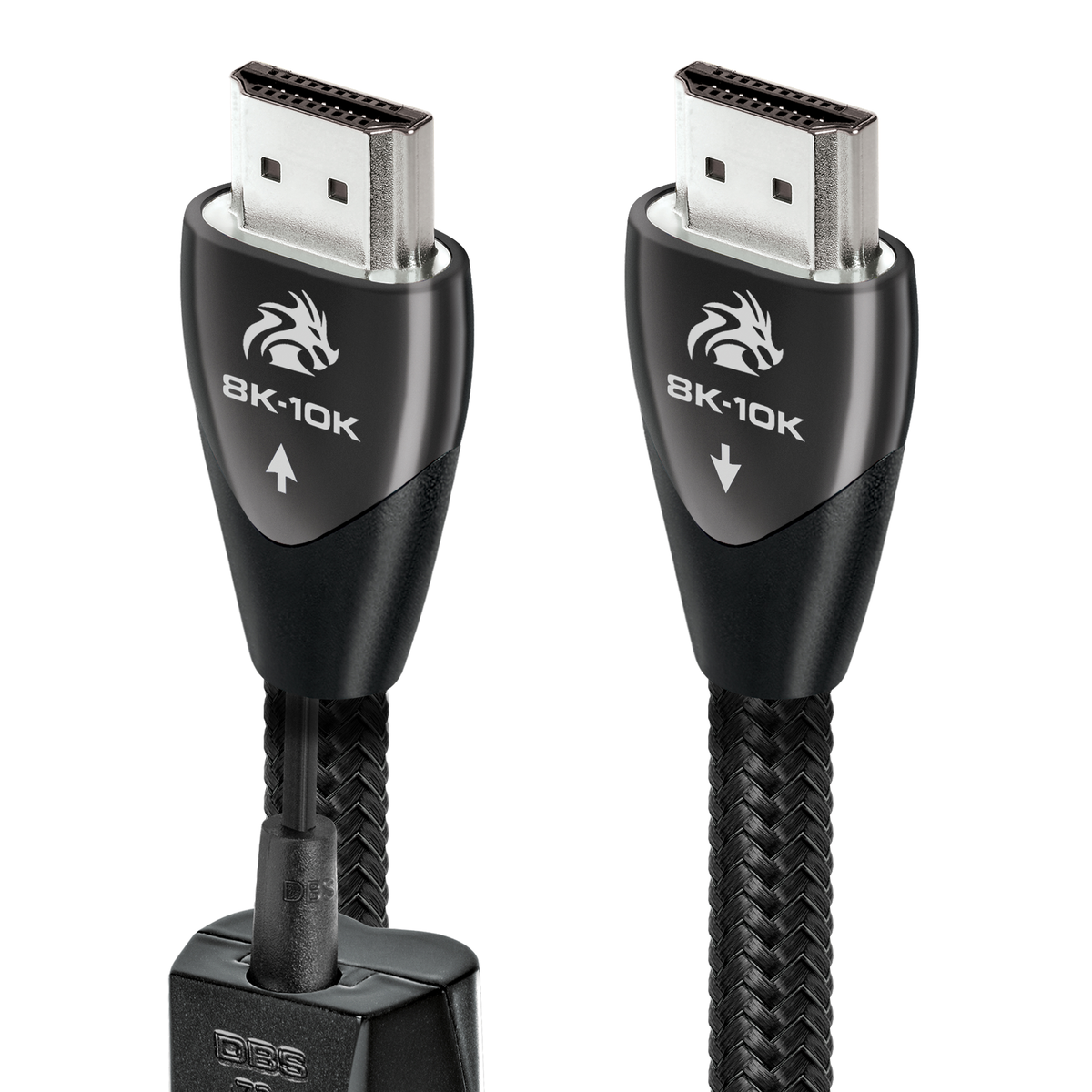

• AudioQuest: 「単線銀導体とオーディオ専用設計」。映像用のツイストペア構造をベースにしつつ、導体を単線銀（PSS）とし、表面の平滑性を高めてジッターを抑制。Dragon 48などは、I2S伝送においても最強の特性を発揮するよう、導体配置とノイズ対策（NDS）が徹底されています。

• Wireworld: 「フラット構造による長さの均一化」。独自のフラット構造により、各導体の長さを厳密に揃え、スキューを物理的に排除しています。

• 短尺化の推奨: ハイエンドメーカーは、I2S用として0.5m〜0.75mといった極短仕様を推奨・用意しています。これは、物理的に距離を縮めることが、スキューとノイズを減らす最も確実な科学的解決策だからです。

---

Chapter 4：アース線 (Ground Cables) — 静寂の土台を築く「第三の極」

仮想アースやグランドコンディショナーの普及により、アース線は「保安用」から「音質チューニングの要」へと劇的な進化を遂げました。

1. 知識のブラッシュアップ：昔の常識 vs. 現代の真実

比較軸	昔の常識（電気工事的視点）	現代の科学的真実（高周波ノイズ対策）
役割	感電防止、漏電対策。太ければ良い。	「高周波ノイズの排水溝」。 機器のシャーシに溜まった高周波ノイズを、いかにスムーズに仮想アースへ流し込むか。
構造	単なる黄色と緑のビニール線。	「高周波インピーダンスの低減」が命。 単線は高周波抵抗が高いため、リッツ線やフラット線で表面積を稼ぐ必要がある。
シールド	アース線にシールドは不要。	「逆流防止とアンテナ化の防止」。 裸のアース線はノイズを拾うアンテナになるため、シールドで保護し、一方通行の排水路にする必要がある。

2. 理想と現実のギャップ：インダクタンスの壁

高周波ノイズ（MHz〜GHz）にとって、普通の電線は「抵抗（インダクタンス）」の塊です。

• 表皮効果の影響: 高周波ノイズは導体の表面しか流れません。太い単線のアース線では、表面積が足りず、ノイズがスムーズに流れません。結果、仮想アースを繋いでも「ノイズが機器側に滞留する」という本末転倒な事態が起きます。

• アンテナ効果: シールドされていない長いアース線は、空中の電波ノイズを拾い、逆に機器のグランドへノイズを注入してしまいます。これではS/N比が悪化します。

3. ハイエンドメーカーの克服技術

• Shunyata Research: 「VTX™導体と専用グランドケーブル」。中空構造により表皮面積を最大化し、高周波インピーダンスを極限まで低下させます。これにより、ノイズが「水が高いところから低いところへ流れるように」スムーズにアースへ排出されます。

• Nordost: 「QLine」。フラット構造を採用し、インダクタンスを極小化。高周波ノイズにとっての「高速道路」を提供します。

• Telos Audio: 「アクティブアース」。ケーブルだけでなく、アクティブ回路でグランド電位を強制的に安定させる機器（GNR）と組み合わせ、専用ケーブルでその効果を最大化します。

---

🏁 結論：細部に宿る神は「科学」である — 知識のアップデートが音を変える

これら4種のケーブルは、システムの「主役」ではありませんが、主役たちが最高のパフォーマンスを発揮するための「舞台（環境）」を整える黒子です。

かつての「常識」や「経験則」は、現代のハイレゾ・高周波ノイズ環境下では、しばしば誤った選択を招きます。

• フォノ: シールド信仰を捨て、低容量を選ぶ。

• クロック: 「つながる」で満足せず、インピーダンス整合を徹底する。

• I2S: 映像用ではなく、オーディオ専用短尺を選ぶ。

• アース: 単なる線ではなく、高周波対応ケーブルを選ぶ。

これらの「知識のブラッシュアップ」と「科学的根拠のある投資」こそが、システム全体のS/N比、解像度、そして音楽のリアリティを、ワンランク上の次元へと引き上げるための、最も確実な近道なのです。
