I. 序論：マザーボードは「部品を繋ぐ板」ではない
前回の記事で、CPUのキャッシュ容量やコア隔離の重要性を解説しました。しかし、どれほど優秀なCPU（Ryzen X3Dなど）を使っても、その力を引き出す「土台」が不十分であれば、CPUが発するノイズとジッターに性能は蝕まれます。
オーディオPCにおけるマザーボードの役割は、単なる「部品を繋ぐ配線板」ではありません。それは、以下の三つの極めてアナログ的かつ物理的な役割を担う、システムの「電気的な背骨」です。
-
基準点の確立: すべてのデジタル信号の基準となる「0V（グランド）」を、ノイズの嵐の中で不動に保つ。
本稿では、ゲーミングPCの常識とは異なる、オーディオPC構築におけるマザーボード選定と「接続の物理学」を解き明かします。
II. VRMの哲学：電源供給の「瞬発力」と「品質」

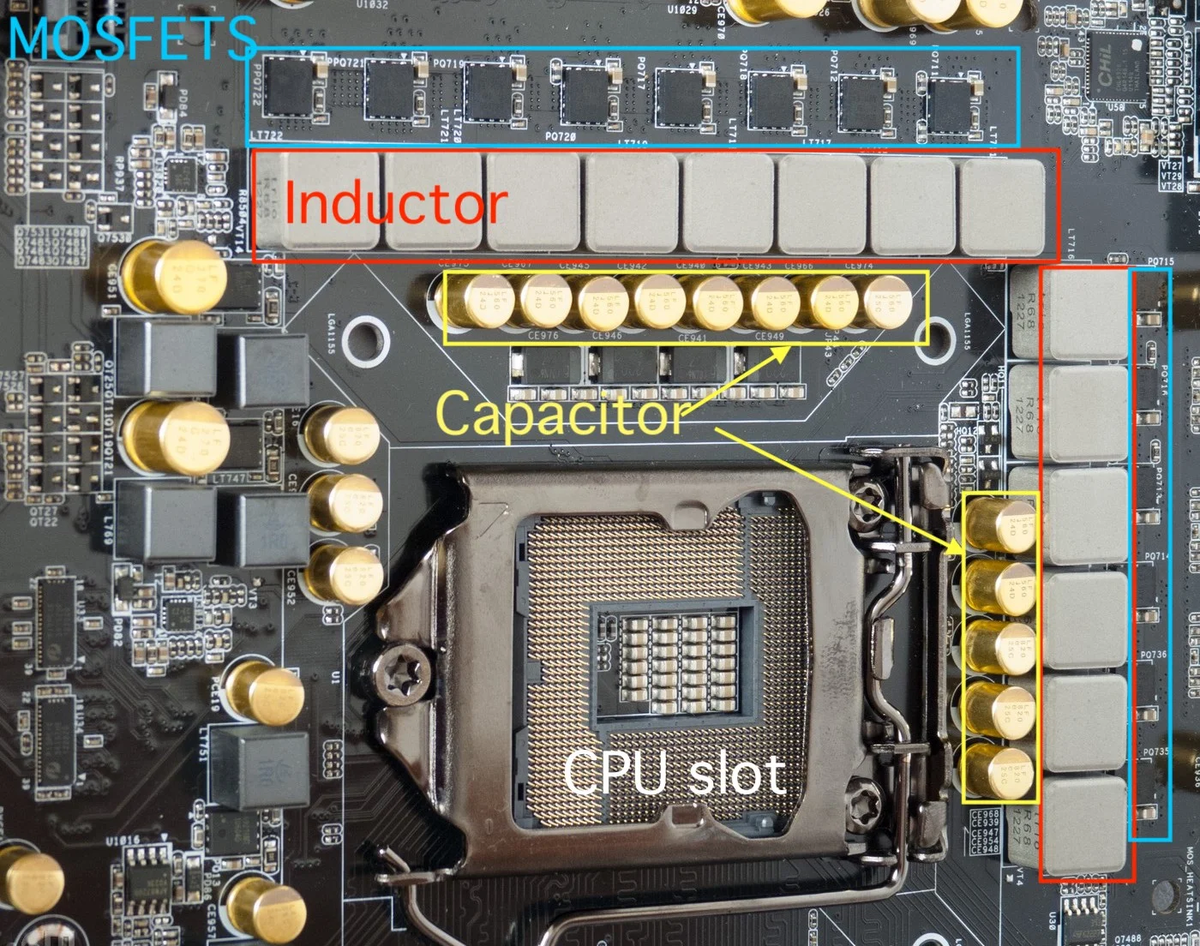

VRM（Voltage Regulator Module）は、外部電源から供給された電圧をCPUコア電圧（Vcore）に変換する回路です。その品質は、CPUの動作安定性とノイズ発生量に直結します。
1. 従来の誤解：「フェーズ数の多さ」だけで音質は語れない
PCマニアはVRMを「フェーズ数」で評価しがちですが、オーディオPCでは「部品の質」と「応答速度（トランジェント）」が重要です。
-
瞬間負荷変動と電圧リップル: CPUは処理のたびに数ナノ秒単位で消費電流を数十アンペア単位で変動させます。VRMがこれに追従できないと、電圧に微細な波打ち（リップル）が発生し、これがジッター（時間の揺らぎ）の原因となります。
-
選定の鉄則: フェーズ数よりも、「Smart Power Stage (SPS)」などの高速スイッチング素子や、高品質な合金チョークコイル、低ESRコンデンサを採用した、応答速度の速いVRMを選ぶことが必須です。
III. グランド（GND）の哲学：ノイズ分離と「不動の基準点」
マザーボードの最も重要な役割は、PC全体の基準電位（0V）であるグランド（GND）を揺るぎなく安定させることです。
1. 多層基板によるノイズ分離
-

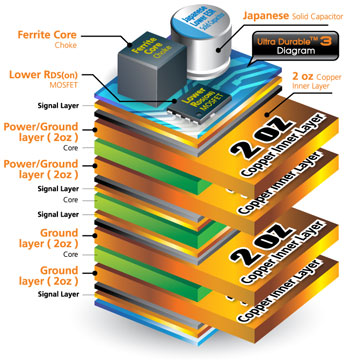

多層化の恩恵: マザーボードの層数（例：8層、10層）が多いほど、信号層と電源層の間に分厚いグランド層を挟み込むことができます。これにより、信号線へのノイズ飛び込み（クロストーク）を防ぎ、グランドインピーダンスを下げて電位を安定させます。オーディオPCでは最低でも6層、理想は8層以上が推奨されます。
2. 不要なオンボードデバイスの排除
Wi-Fi、Bluetooth、オンボードオーディオ、LEDコントローラーなどはすべて高周波ノイズの発生源です。
-
選定の鉄則: 最初から機能が少ないモデルを選ぶか、BIOS (UEFI) 設定でこれらの機能を徹底的に無効化（Disable）し、電源供給ごと遮断することが、ノイズフロアを下げるための最重要チューニングです。
IV. 接続の物理学 I：チップセット（PCH）バイパスと「CPU直結」の配置戦略
ここが本記事の核心の一つです。マザーボード上のスロットやポートは全て平等ではありません。CPUに直結している「特等席」と、ノイズの塊であるチップセット（PCH）を経由する「一般席」があります。究極の音質を追求するなら、重要な信号はすべて「特等席」を通さなければなりません。
1. PCH（チップセット）が音質のボトルネックになる理由
PCH（Platform Controller Hub）は、SATA、USB、LANといった低速デバイスを束ねて管理する集積回路です。
-
割り込みの渋滞: PCHは多数のデバイスからの割り込み（IRQ）を一手に引き受け、CPUとの細いパイプ（DMIバス）を通して通信します。ここにリクエストが集中すると、処理待ち（レイテンシ）が発生し、その時間の揺らぎがジッターとなります。
-
ノイズの混入: PCH自体が高周波ノイズを発生させる上、基板上でCPUから離れた位置にあるため、信号経路が長くなり、ノイズを拾いやすくなります。
2. 「特等席」の見分け方と優先順位
一般的なコンシューマー向けCPU（Core i9やRyzen 7）は、CPU直結のPCIeレーン数が20〜24レーン程度に限られています。この貴重なレーンを何に使うかが勝負です。
V. 接続の物理学 II：M.2直挿しの罠と「給電分離」の秘奥義
最新のPC自作では「M.2 NVMe SSDをマザーボードに直挿しする」のが常識ですが、オーディオ的には、これは「ノイズの直通パイプ」を開通させる危険な行為です。
1. M.2 SSD直挿しが「最悪」である物理的理由
-
グランド（GND）の共有汚染: M.2スロットはマザーボードの基板に直結されており、SSDの基板とマザーボードのグランドが「至近距離で、低インピーダンスで共有」されます。SSDコントローラーのスイッチングノイズがマザーボード全体へ拡散し、逆にマザーボードのノイズもSSDへ直撃します。
2. SATA接続の「絶対的優位性」：物理的隔離
音楽データの格納には、あえて旧来の2.5インチSATA SSDを使用し、電源を分離することが唯一の正解です。データケーブルと電源ケーブルを物理的に分け、「データはマザーボードへ、電源は外部のクリーン電源へ」とすることで、双方向のノイズ隔離を実現します。
3. 秘奥義：Optaneのための「給電分離ライザー」活用術
OS用ドライブとして必須のIntel Optaneは、PCIe直結の低レイテンシが必要ですが、マザーボードに挿すとノイズ汚染のリスクがあります。このジレンマを解決する究極のテクニックが「給電分離ライザー」です。
-
手法: Optane（AIC版またはM.2版）をマザーボードに直接挿さず、「外部電源入力可能なPCIeライザーカード（またはケーブル）」を介して接続します。
-
改造/仕様: ライザーカードの電源供給ライン（12V/3.3V）をマザーボード側から物理的に切断（またはパターンカット）し、代わりに外部のバッテリー電源/リニア電源から直接給電します。データ線（PCIeレーン）のみをマザーボードに接続します。
-
究極の効果:
これは、「時間軸のメリット（CPU直結）」と「ノイズ対策のメリット（電源分離）」を両立させる、オーディオPC構築における到達点とも言えるテクニックです。世界でもごく一部の探求者のみが到達している領域です。
VI. クロックの哲学：汎用品を「楽器」に変える最終手段
ここが、オーディオPCを単なるパソコンから「ハイエンドトランスポート」へと昇華させる禁断の領域です。
-
OCXO化/外部クロック入力: マザーボード上の水晶発振子を取り外し、超低位相ノイズのOCXOや10MHzマスタークロックを入力する改造です。
-
音質効果: システムの心拍が整うことで、S/N比が劇的に向上し、音像のフォーカスがカミソリのように鋭くなります。Taiko Audioなどが専用マザーボードで行っていることを、自作で実現するアプローチです。
