I. 序論：PCからの「脱出」 — 信号純化の最終関門
PCオーディオにおける最大のパラドックス。それは、「PC内部はノイズの嵐だが、そこから取り出す信号は純粋でなければならない」という矛盾です。
第4回（CPU）、第5回（マザーボード）で解説したように、CPUやOSがいかに完璧にデータを処理しても、最終的にDACへ信号を送り出す「出口（インターフェース）」がマザーボード備え付けのUSBポートやLANポートであれば、全ての努力は水泡に帰します。なぜなら、オンボードのポートは、コスト削減のために「汚れたPC電源」を共有し、精度の低い「汎用クロック」で動作しているからです。
ハイエンドオーディオにおいて、USBカードやLANカードといったインターフェース（IF）カードは、単なる「増設端子」ではありません。それは、PCというノイズ源から信号を物理的・電気的に隔離（アイソレーション）し、狂った時間軸を再構築（リクロック）するための、独立したオーディオコンポーネントです。
本稿では、なぜデジタル伝送において「カードのクロック」が音質を支配するのかという物理的メカニズムを解き明かし、JCAT (XE/EVO)、Matrix、Pink Faun、SOtMといった世界最高峰のカード群の設計思想を比較分析します。さらに、自らの手で究極のカードを生み出すための、具体的な改造ガイドラインを提示します。
II. クロックの科学：PC内部の「時間のカオス」とUSBの真実

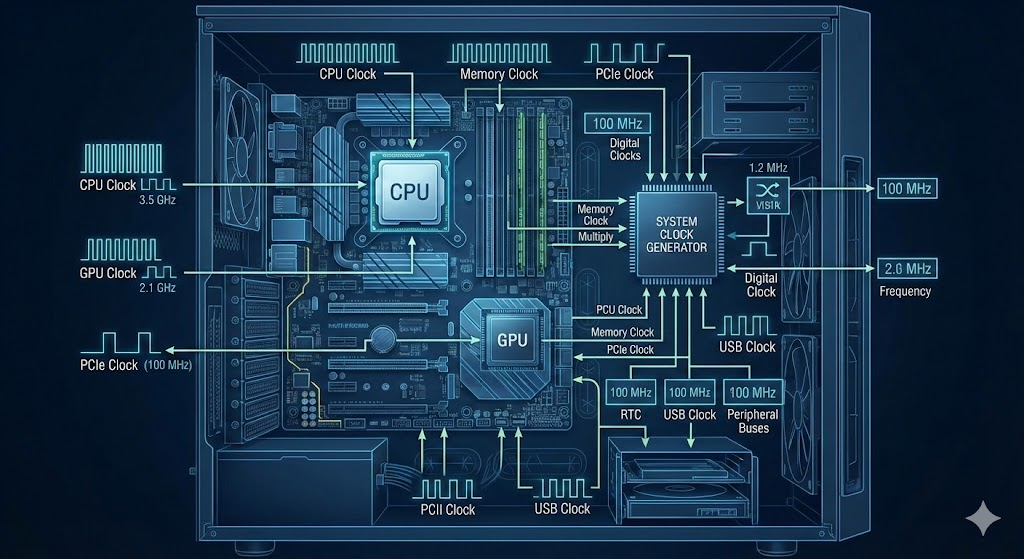

多くの読者が誤解している点ですが、PCの中には「一つの時計」があるわけではありません。役割の異なる無数の時計（クロック）がバラバラに動いています。
1. 「システムクロック」と「バスクロック」の決定的違い
-
マザーボードのシステムクロック: CPUやメモリを同期させるためのクロックです。もしマザーボードの水晶発振子をOCXOに交換したとしても、それはCPUの動作タイミングが正確になるだけで、USBの出力タイミングが直接良くなるわけではありません。
-
USB/LANコントローラーのクロック: USBコントローラーチップ（RenesasやIntel製など）は、システムクロックとは別に、自分専用の水晶発振子（通常24MHzや25MHz）を持っています。
2. アシンクロナス転送でも「クロック」が音を決める物理的理由
「USB DACはアシンクロナス（非同期）転送だから、PC側のクロック精度は関係ない」という定説は、データ層（論理）の話であり、物理層（電気）の現実を無視しています。なぜ送信側（USBカード）のクロックが揺らぐと、受信側（DAC）の音が悪くなるのでしょうか？
① 物理層（PHY）の波形生成とジッター
USBカード上のクロックは、USB信号（電気的な波形）を送り出すタイミングを作っています。
-
低精度クロックの場合: 送り出される信号の「立ち上がり/立ち下がりのエッジ」が時間的に揺らぎます（ジッター）。
-
高精度クロック（OCXO）の場合: 信号のエッジがカミソリのように鋭く、正確なタイミングで送り出されます。
② DAC受信回路（PHY/PLL）の負担軽減
DAC側のUSBレシーバーチップは、送られてきた信号のエッジを検出してデータを読み取ります。
-
信号が揺らいでいると: レシーバー内部のPLL（位相同期回路）が、揺らぐ信号に必死にロックしようとして激しく動作します。これにより、レシーバーチップの消費電流が激しく変動します。
-
信号が正確だと: PLLは安定してロックでき、消費電流が安定します。
③ グランド電位の安定化とS/N比の向上
-
因果関係: レシーバーチップの消費電流変動は、DAC内部のグランド電位（0Vの基準）を揺らします。このグランドの揺れは、DACチップのアナログ出力段やマスタークロック回路にノイズとして回り込みます。
-
結論: つまり、USBカードのクロックを良くすることは、「DAC内部の受信回路を静かにさせ、DAC自身のマスタークロックが最高の環境で動作できるようにする」という、環境整備（お膳立て）のために不可欠なのです。
III. 世界のハイエンドUSBカード 設計思想比較
各社は異なるアプローチで「クロック」と「電源」の課題に取り組んでいます。

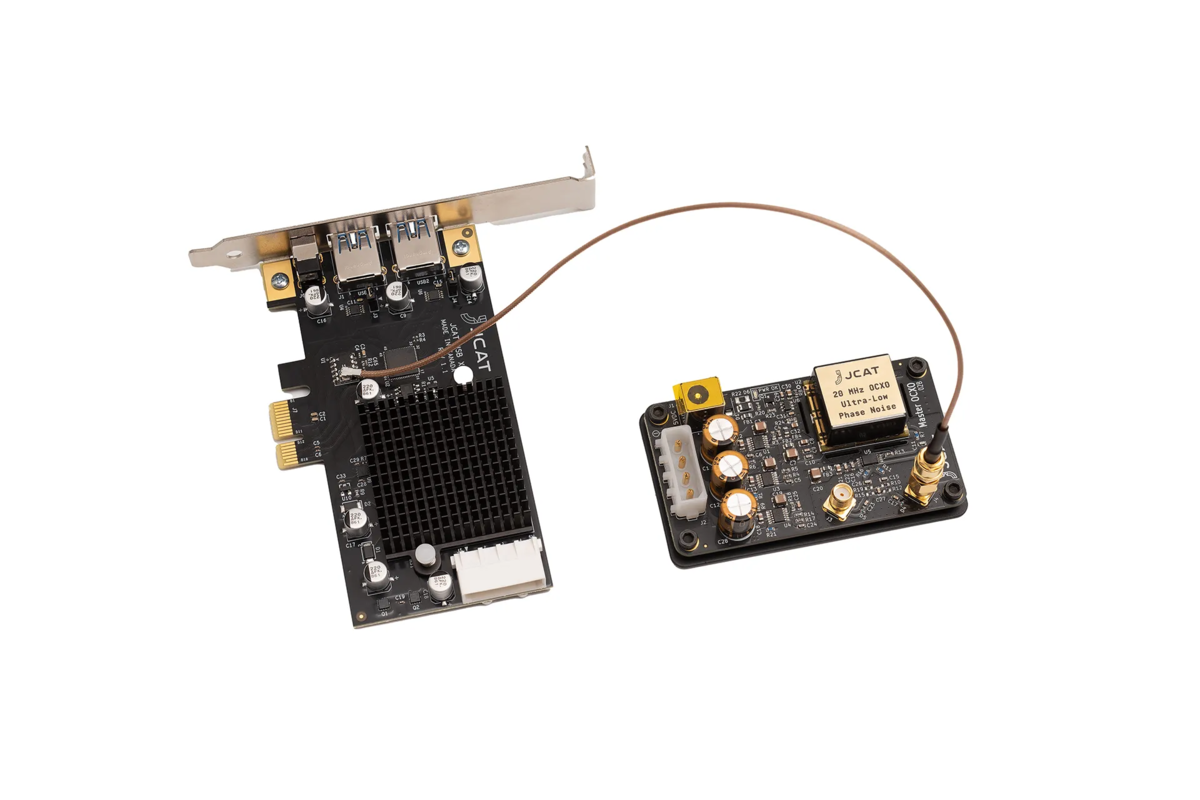

・ JCAT USB Card XE EVO (ポーランド)
-
思想: 「OCXO、外部クロック入力とリニア電源による圧倒的な物理特性」
-
詳細: 産業用グレードのEmerald OCXO (±5ppb) を搭載し、温度変化による周波数変動を物理的に遮断。電源には超低ノイズLDO LT3045 などを採用。
-
評価: マザーボードとは次元の違うクロック精度でUSB波形を生成し、DACの受信負荷を極小化する。圧倒的なS/N比と時間軸の安定感。
-
Cons: 発熱が大きく、エアフローの確保が必要。価格が高い。

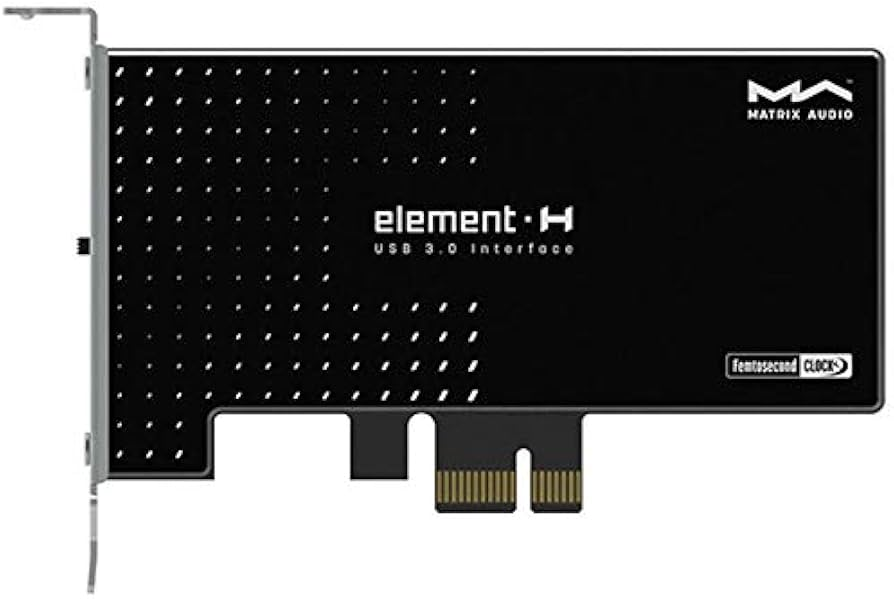

・ Matrix Audio element H (中国)
-
思想: 「フェムトクロックとアルミシールドによる高コスパ」
-
詳細: Crystek CCHD-575 Femto Clock を採用。OCXOではありませんが、位相ノイズ特性に優れた高性能TCXOです。CNC削り出しアルミ筐体でノイズを遮断。
-
評価: Crystekクロックによる透明度の高い高域。コストパフォーマンスが高い。
・ Pink Faun USB Bridge (オランダ)
-
思想: 「モジュール交換によるカスタマイズ性」
-
詳細: クロックをソケット式にし、標準TCXOからUltra OCXOまでアップグレード可能。マザーボード電源を一切使わない独自の電源回路。
-
評価: 自分の好みのクロックを追求できる玄人向け仕様。アナログライクで有機的な音色。
・ SOtM tX-USBexp (韓国)
-
思想: 「徹底的なノイズフィルタリング」
-
詳細: 各ポートに独立した電源スイッチとフィルター回路を搭載。外部クロック入力対応モデルもあり、システム全体での同期を重視。
-
評価: ノイズフィルター機能が強力で、背景の静けさが際立つ。
IV. ネットワークインターフェース（LAN）の深層
1. パケット通信におけるクロックとノイズの相関
LAN（Ethernet）もパケット通信ですが、その信号を送受信するPHYチップはアナログ波形を扱います。
-
25MHzの支配: LANカード上のPHYチップは、25MHzの基準クロックを元に動作し、ケーブル上の信号を生成します。
-
ジッターの転写: USBと同様、送信側のクロック精度が低いと、受信側（ハブやDAC）のPHYチップに負荷をかけ、受信側の電源ノイズを誘発します。これがLANカードのクロック換装が効く理由です。
2. 世界のハイエンドLANカード
-
JCAT NET Card XE EVO: USBカード同様、Emerald OCXOとLT3045を投入。LAN伝送の物理層を極限までクリーン化する。
-
Intel i350-T2/T4: サーバーグレードの定番。信頼性が高く、改造ベースとして非常に優秀。
V. 実践：PCオーディオ進化の3ステップ — 導入から禁断の領域へ
PCオーディオの音質を向上させるプロセスは、マザーボード直結の状態から、段階的に「分離」と「精度」を高めていく旅です。
Step 1：オンボードからの脱却（専用USB IFカードの導入）
まずは、マザーボードのUSBポートを使わないことから始めます。
-
なぜ専用カードか？:
-
推奨製品:
Step 2：電源の分離（外部電源化）
カードを導入したら、次に行うべきは「電源のクリーン化」です。PCIeスロットからの給電（バスパワー）は、PC内部のノイズに汚染されています。
-
手法:
-
多くのオーディオ用カード（Matrix, JCAT, SOtM）は、外部電源入力端子を備えています。ここに、PCの電源ユニットからではなく、外部のリニア電源やバッテリーから5V/9V/12V（カードの仕様による）を供給します。
-
汎用カードの場合、PCIeスロットの電源ピンをマスクし、カード上のレギュレーター入力部などに直接外部電源をハンダ付けする改造が有効です。
PCIeスロットの電源ピンをマスクするには4mmのカプトンテープを適切に切って行います。
-
-
効果: 信号生成の源流となる電源がPCから切り離されるため、ノイズフロアが劇的に低下し、S/N比が向上します。
Step 3：クロックの換装（時間軸の支配・禁断の改造）
電源を分離しても残る最後のボトルネック、それが「汎用水晶発振子」です。これを換装することで、カードは別物に生まれ変わります。
-
手法: カード上の水晶発振子を取り外し、高精度TCXO (0.1ppm級) または OCXO (恒温槽付) の出力を注入します。
-
効果: ジッターが極限まで低減され、音のフォーカス、奥行き、実在感が劇的に向上します。「JCAT XE」などの超高級カードが目指している領域に、自作で肉薄する行為です。
⚠️ 【重要注意事項】改造のリスクと必須ツール
Step 2（汎用カードの場合）やStep 3の改造は、メーカー保証外となるだけでなく、高度な技術が必要です。
-
SMD部品の除去: 基板上の水晶は極小の表面実装部品です。一般的な半田ごてで無理に外そうとすると、基板のパターンを剥がして修復不能になります。サンハヤトの表面実装部品取り外しキット（低温ハンダ）やホットエアーガンが必須です。周辺部を剥がさないようにカプトンテープでマスクするなど細心の注意が必要で、はんだ付け上級者向けです。
-
自己責任: 失敗すればカードだけでなく、最悪の場合マザーボードを巻き込む可能性があります。リスクを理解した上で挑戦してください。
VI. 結論：出口を制する者が音を制す
インターフェースカードは、PCという「計算機」を「オーディオ機器」に変えるための変換器です。
-
初心者: まずは「専用カード」を挿し、オンボードから卒業する。
-
中級者: 「外部電源」を導入し、ノイズの海から信号を隔離する。
-
上級者: 「クロック」に手を入れ、時間軸を支配する。
このステップを踏むごとに、PCオーディオの音は「デジタル臭さ」を脱ぎ捨て、「音楽」へと昇華していきます。JCATのような完成された製品を買うのも正解ですが、自らの手でステップを登ることもまた、PCオーディオの深淵なる楽しみなのです。
