ファイル再生の深淵：PCケースと電源の物理学：熱・振動・電気を支配する「静寂の要塞」：Phase9-10

I. 序論：ケースは「箱」ではなく「巨大なコンポーネント」である

多くの自作PCユーザーにとって、PCケースは「パーツを収める箱」に過ぎません。しかし、ハイエンドオーディオPCにおいて、ケースはマザーボードや電源と同等、あるいはそれ以上に重要な「アクティブな音質改善コンポーネント」です。

その役割は、以下の四つの物理的課題を同時に解決することにあります。

熱の物理学: ファンを廃し、200W級の熱エネルギーを無音で大気中に放出する。
電気の物理学: 巨大な導体質量によってグランド電位を「不動」のものとし、音の土台を固める。
波の物理学: 内部のGHzノイズを封じ込め、外部ノイズを遮断する「電磁波の檻」となる。
振の物理学: スピーカーからの音圧や微細振動による「筐体の共振（レゾナンス）」をゼロにする。

本稿では、Ryzen X3Dとリニア電源を搭載した究極システムを例に、これら四つの課題を克服する「静寂の要塞」の構築法を解き明かします。

II. ファンの害悪：モーターが撒き散らす「複合汚染」

「静音ファンなら回しても良いだろう」という妥協は、ハイエンドオーディオでは許されません。ファンは、物理的騒音以上に、電気的な「毒」をシステムに注入し続けるからです。

1. グランド汚染のメカニズム

ファンはモーター（誘導性負荷）です。PWM制御で回転数を調整する際、ファンモーターは高速で電流のON/OFFを繰り返します。

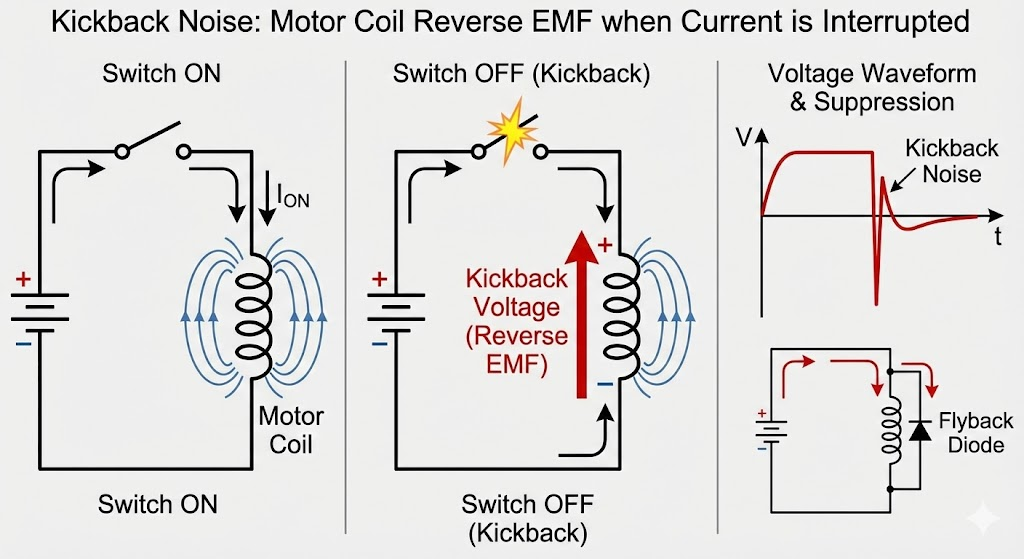

キックバックノイズ: モーターのコイルは、電流が切れる瞬間に逆起電力を発生させます。これが電源ラインとグランドラインにスパイクノイズとして逆流し、マザーボードの基準電位を汚染します。これはUSB/LAN出力のジッター増大に直結します。

2. マイクロフォニックノイズの誘発

ファンの回転振動と風切り音は、マザーボード上の水晶発振子（クロック）やコンデンサを物理的に振動させます。

圧電効果: 水晶やセラミックコンデンサは、振動を電圧ノイズに変換する性質があります。ファンの振動は、クロックの位相雑音を悪化させ、S/N比を物理的に劣化させます。

結論： ケースファン、CPUファン、電源ファン。これら全てを排除しない限り、究極の静寂は訪れません。

III. 電源の物理学：なぜ「外付けリニア電源」ではダメなのか？ — POL (Point of Load) の鉄則

ここが、多くの自作派が陥る最大の罠です。「PCのノイズを嫌って、リニア電源を筐体の外に置く」というアプローチは、熱対策としては正解ですが、「電力供給の瞬発力」においては致命的な失敗です。

1. 外付けリニア電源が抱える物理的欠陥

CPUやSSDは、動作中に数ナノ秒（10億分の1秒）単位で、消費電流が0Aから数十Aまで乱高下します。この急激な電流変化（ $di/dt$ ）に対して、1m〜1.5mもあるDCケーブルで接続された外付け電源は、物理的に追従できません。

ケーブルのインダクタンスの壁: どんなに太い高級ケーブルを使っても、長さがある限りインダクタンス（L）が存在します。急激な電流変化に対し、このインダクタンスが「抵抗」として働き、電圧降下（サグ）を引き起こします。
- 結果: CPUがパワーを求めた瞬間に電圧が届かず、音が「鈍る」「滲む」「エネルギー感が削がれる」という現象が起きます。

2. 唯一の解：POL（Point of Load）の徹底

この問題を解決する唯一の手段が、POL（Point of Load：負荷点近傍配置）の思想です。

レギュレーターの直近配置: 電圧を安定化させるリニアレギュレーター（LT3045やTPS7A4700など）を、消費するデバイス（マザーボードやSSD）の物理的に可能な限り直近に配置します。
バッテリーの役割: 外部のバッテリーはあくまで「巨大なエネルギーの貯水池」として機能し、そこからケーブルで送られた電力を、直近のレギュレーターが「瞬時に、超低インピーダンスで」精密に整流して叩き込みます。

結論： 最高の音を得るためには、発熱源であるレギュレーターを、あえてPC筐体の中（負荷のそば）に入れなければなりません。 これが、次章の「熱設計」を過酷にする理由なのです。

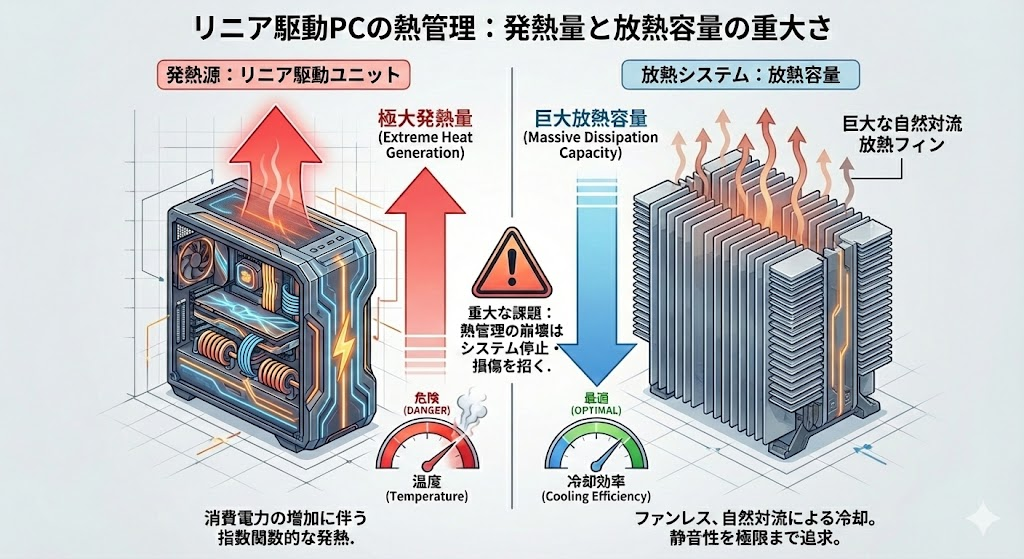

IV. 熱の物理学：リニア駆動PCの「発熱量」と放熱容量

POLを徹底するということは、「熱源をケース内に抱え込む」ことを意味します。特に、12Vバッテリーからリニアレギュレーターで降圧する構成では、その熱処理は想像を絶するレベルに達します。

1. ターゲット構成の消費電力見積もり

CPU: AMD Ryzen 7 9800X3D (実効最大 100W程度)
リニア電源回路: 12V→5V/3.3Vへの降圧（ドロップ電圧）による熱損失。
- 5Vライン（8A想定）発熱: $(13.2\text{V} - 5.0\text{V}) \times 8\text{A} = \mathbf{65.6\text{W}}$
- 3.3Vライン（5A想定）発熱: $(13.2\text{V} - 3.3\text{V}) \times 5\text{A} = \mathbf{49.5\text{W}}$
システム総発熱量: 約215W

2. 求められるヒートシンク容量

この200W超の熱を自然空冷だけで処理するには、市販の薄いアルミケースでは不可能です。筐体そのものが巨大なヒートシンク（放熱フィン）の塊であり、かつ熱伝導に優れた極厚のアルミブロックで構成されている必要があります。

V. グランドの物理学：なぜ「アース工事」や「仮想アース」ではPCノイズを消せないのか

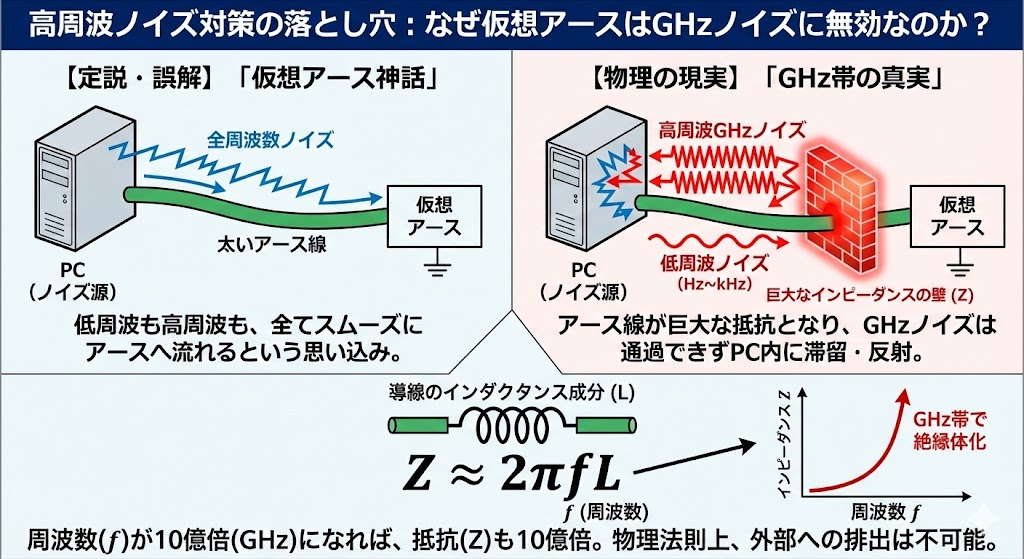

「高周波ノイズ対策として、仮想アースを接続しているから大丈夫」という考えは、PC内部で発生するGHz帯のノイズに対しては物理的に無効です。

1. 高周波における「電線の壁」：インダクタンスの支配

PCのCPUやメモリがスイッチングする速度は数GHzです。この超高周波領域において、電気は「銅線」をスムーズに流れません。あらゆる導線はインダクタンス（L）を持ち、周波数が高くなるほど抵抗（インピーダンス）が増大します。たとえ太いアース線であっても、GHz帯のノイズにとっては「絶縁体」に見えます。

2. 「近接」と「質量」の物理学：筐体こそが唯一のアース

行き場を失った高周波ノイズ電流は、「最も近くにある、最も低インピーダンスな導体」、すなわちPCケース（筐体）そのものへ向かいます。

筐体の役割: マザーボードと金属筐体が広範囲で接触することで、筐体は「超低インピーダンスの巨大なグランドプレーン」となります。
質量の意味: Hush ATXのような肉厚なアルミブロック（質量15kg超）であれば、導体体積が圧倒的であるため、高周波電流が流れ込んでも電位が微動だにしません。
真の解決策: ノイズを「外に捨てる」のではなく、「筐体という巨大な海で受け止め、拡散・消滅させる」こと。これが唯一の物理的解です。

VI. 制振の物理学：レゾナンス（共振）との戦い

ケースの「厚み」と「剛性」が求められるもう一つの理由。それは「振動」です。オーディオPCは、スピーカーからの大音量の音圧に晒される環境に設置されます。

1. 薄肉ケースは「ドラム」である

一般的なPCケース（薄い鉄板やアルミ板）は、外来音圧や内部の微細振動を受けると、特定の周波数で共振（レゾナンス）します。あたかも太鼓の皮のように、ケース全体が鳴いてしまうのです。

2. 振動が音を汚すメカニズム：圧電効果

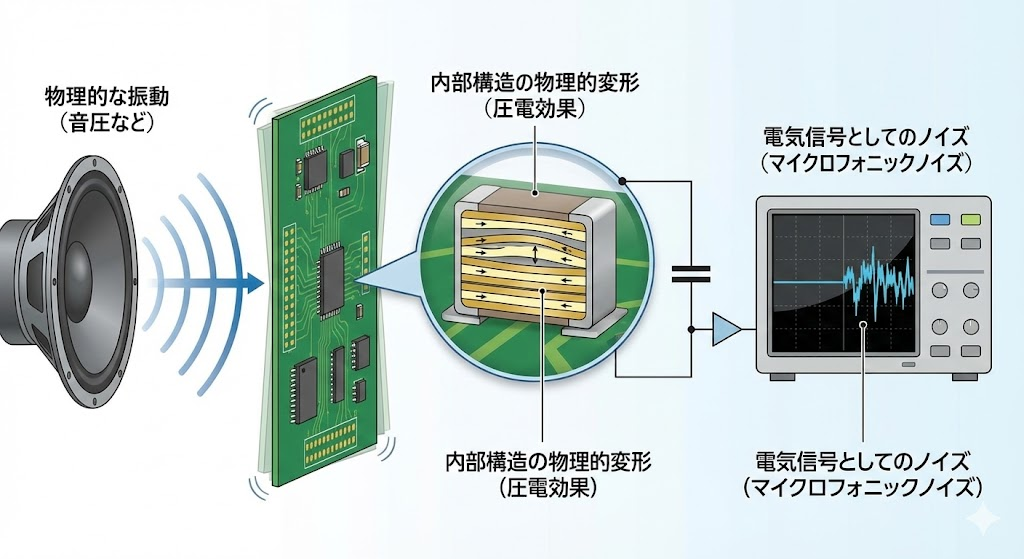

ケースの共振は、マザーボードのスペーサーを通じて基板（PCB）へ伝わります。基板上のセラミックコンデンサや水晶発振子（クロック）は、振動を受けると電圧を発生させる「圧電効果（ピエゾ効果）」を持っています。つまり、ケースの振動がそのまま電気的なノイズ電圧に変換され、信号ラインに乗るのです。

3. Hush ATXの優位性：音響的な「死」

この点において、Hush ATXのような極厚の削り出し筐体は圧倒的です。その質量ゆえに共振周波数が極めて低く、また共振しにくいため、音圧を受けてもビクともしません。物理的に「死んだ（鳴かない）筐体」こそが、基板上のコンポーネントを守るための絶対条件なのです。

VII. 🛡️ シールドの物理学：電磁波の檻

PC内部は、CPUやメモリ、SSDから放射されるGHz帯のノイズの嵐です。ケースはこれを外に出さず、外からのノイズも入れない「ファラデーケージ」でなければなりません。

渦電流損失によるノイズ吸収: 十分な厚み（5mm〜10mm以上）を持つアルミニウムは、高周波磁界を受けた際に表面に渦電流を発生させ、ノイズエネルギーを熱に変換して吸収・遮断する効果が高まります。

VIII. 🏆 世界のハイエンド・ファンレスケース Best 6

「放熱」「グランド」「シールド」「制振」の全てを満たす、世界の頂点に立つケースたちです。

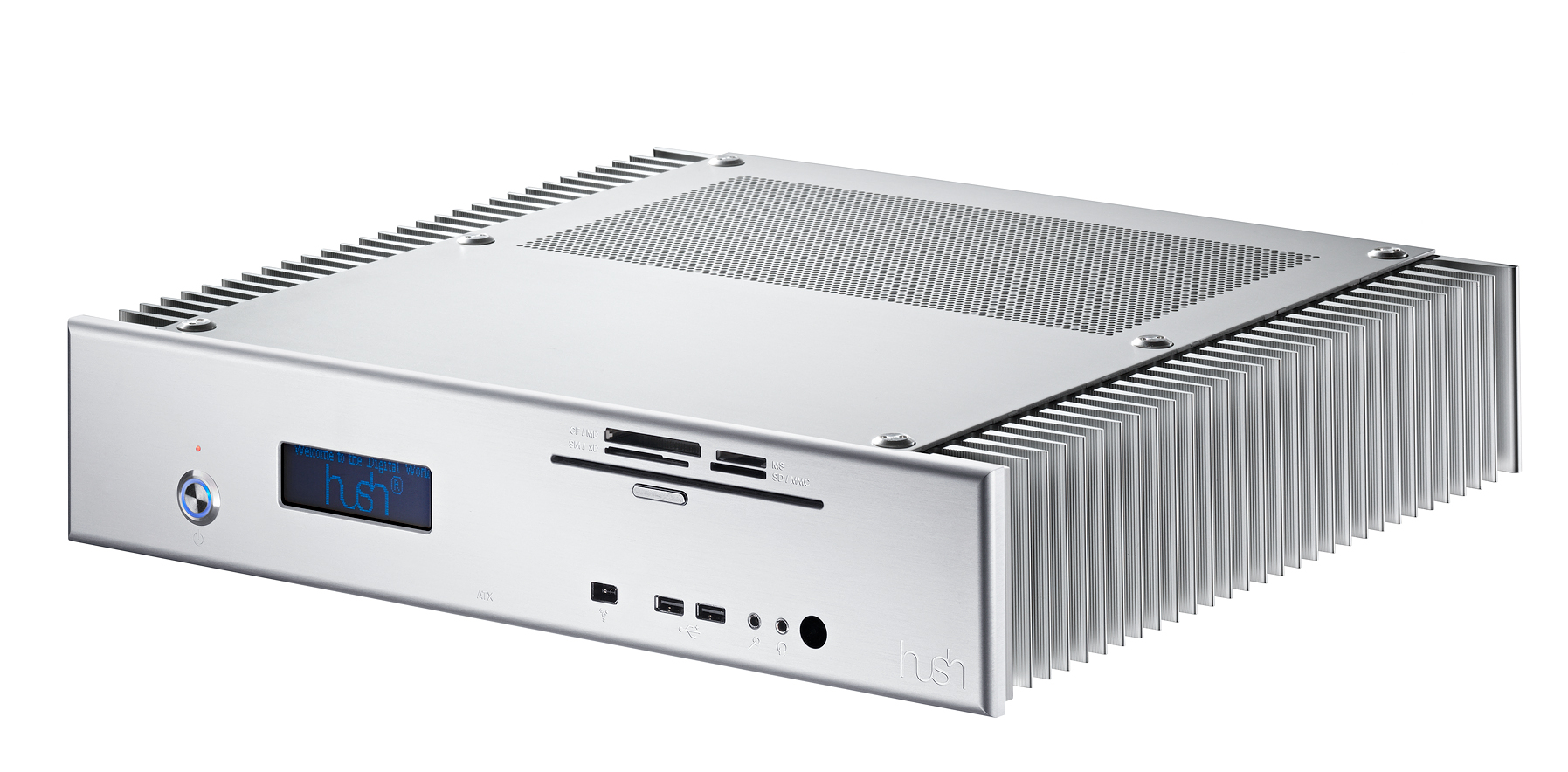

・ Legend: Hush Technologies Hush ATX

【永遠のベンチマーク】

構造: 肉厚なアルミブロックそのものをヒートシンクとして削り出した、現代では製造コスト的に不可能なオーバーエンジニアリングの塊。
評価: その質量と剛性は、POL配置で熱を持つレギュレーターの熱容量を受け止めつつ、「グランドの不動化」を実現する理想の器です。PCオーディオにおける「重さは正義」を証明した伝説の存在。
