オーディオコンポーネント間を繋ぐケーブル。それは単なる「電気の通り道」ではなく、外来ノイズの巨大なアンテナであり、機器間のグラウンド電位差が衝突する最前線です。
「XLRの方がノイズに強い」「同軸は光より絶対的に上」といった単純な定説は、オーディオ界に蔓延する最も根深い神話の一つです。本章では、初心者向けの「基礎的な仕組みと用語の定義」から、現代ハイエンド機材を用いた「極限の物理的制圧（応用編）」まで、ケーブル伝送の真の姿を解き明かします。

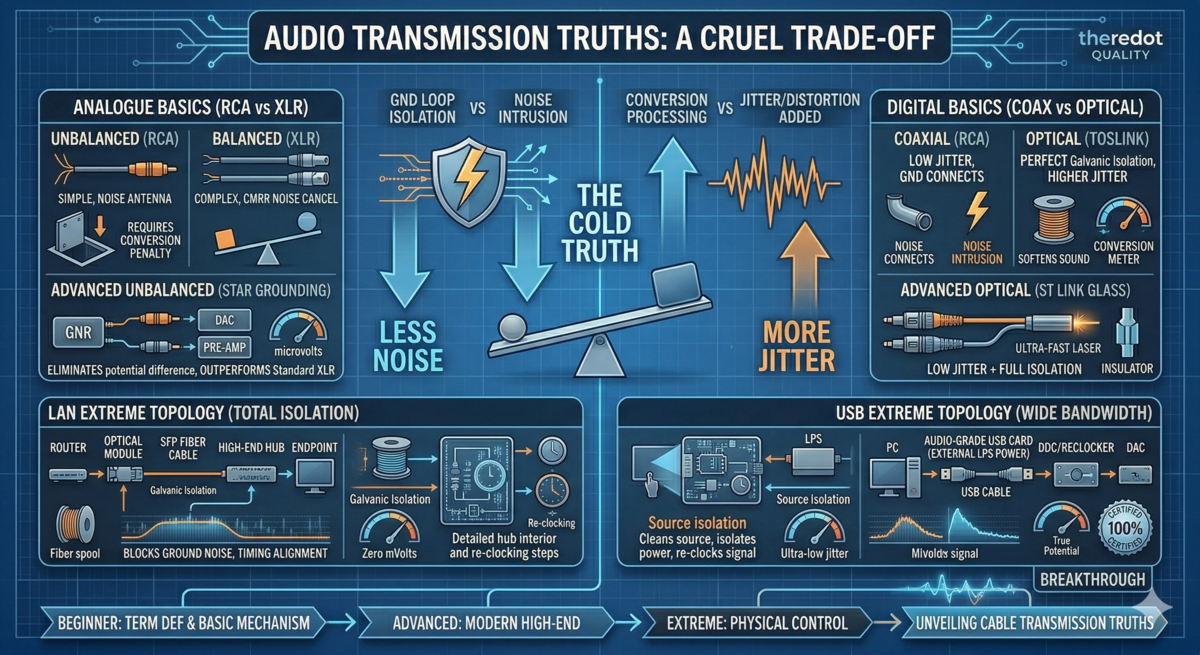

伝送論の真実は、「グラウンドループ（ノイズの侵入）の遮断」と「変換プロセス（ジッターや歪み）の増加」という、冷酷なトレードオフの連続なのです。
【基礎編】各インターフェースの基本概念と物理的仕組み
応用的なノイズ対策を語る前に、まずは初心者が最も躓きやすい「用語の定義」と、各伝送方式が「なぜそのような形をしているのか」という基本原理をしっかりと押さえましょう。
1. アナログ伝送の基礎：アンバランス（RCA） vs バランス（XLR）
オーディオ機器の背面を見ると、丸いピンジャック（RCA）と、3つのピンが出た大きな端子（XLR）の2種類が存在します。まずはこの用語の混乱を整理します。
-
RCA（端子の名前） ＝ アンバランス伝送（伝送方式の名前）
豆知識：RCAの語源 「Radio Corporation of America（アメリカ蓄音機会社）」の略です。1930年代、同社が蓄音機（レコードプレーヤー）をラジオ内部のアンプに接続するために開発しました。つまり、元々は「家庭内で簡単に抜き差しするための簡便な端子」として生まれた、非常に古い規格なのです。
-
XLR（端子の名前） ＝ バランス伝送（伝送方式の名前）
豆知識：XLR（キャノン）の語源 アメリカのキャノン社（Cannon Electric）が開発した「Cannon X」シリーズというコネクタが起源です。これに抜け防止のロック機構（Latch）を付けた「XL」シリーズとなり、さらに端子の絶縁をゴム（Rubber）で強化した最終形態が「XLR」です。放送局やライブ会場でケーブルを人が踏んだり引っ張ったりしても「絶対に抜けない・壊れない」ことを目的に作られたプロ用規格です（そのため「キャノン端子」とも呼ばれます）。
多くの人が「RCAとアンバランス」「XLRとバランス」を混同しますが、基本的には同じものを指していると考えて問題ありません。
アンバランス伝送（RCA）の仕組みと弱点
アンバランス伝送は、1本の「信号線（プラス）」と、それを取り囲む「グラウンド線（マイナス兼シールド）」の2本で構成されます。非常にシンプルで、回路規模が小さく済むのがメリットです。 しかし、最大の弱点は「ケーブルに飛び込んだ外来ノイズが、そのまま音楽信号に乗ってしまう」ことです。長いケーブルを引き回すと、蛍光灯やWi-Fiルーターからの電磁波をアンテナのように拾い集めてしまいます。
バランス伝送（XLR）の仕組みと最大のメリット（CMRR）
このノイズ問題を解決するために、プロの録音現場（マイクケーブルを数十メートル引き回す環境）で生み出されたのがバランス伝送です。XLR端子には3つのピン（1:GND、2:Hot、3:Cold）があります。
バランス伝送の仕組みは実に巧妙です。
-
送信側で、元の音楽信号（Hot）と、波形を上下にひっくり返した（位相を180度反転させた）信号（Cold）の2つを作成し、同時に送ります。
-
伝送中、ケーブルに外来ノイズが飛び込みます。このノイズは、Hotの線にもColdの線にも「同じ向き（同相＝コモンモード）」で乗ります。
-
受信側で、Coldの波形を再びひっくり返して（元に戻して）、Hotの波形と足し合わせます（差動合成）。
-
すると、音楽信号は2倍の大きさになりますが、同じ向きに乗っていたノイズだけがプラスとマイナスで打ち消し合って数学的に消滅（ゼロに）します。
この「ノイズだけを消し去る能力」をCMRR（同相信号除去比：Common Mode Rejection Ratio）と呼びます。これが「XLRはノイズに強い」と言われる絶対的な理由です。
・基礎的な罠：アンバランスからバランスへの「変換回路のペナルティ」
「ノイズが消えるなら、全部XLRで繋げばいいじゃないか」と思うかもしれません。しかし、ここに大きな落とし穴があります。
DACやアンプの内部回路が、元々プラスとマイナスの信号を別々に処理する「ネイティブ・バランス設計」であれば問題ありません。しかし、多くの一般的な機器（あるいは純度を極限まで高めた高級シングルエンド機）は、内部ではアンバランス（1本の信号）で処理を行っています。
このような機器にXLR端子を付ける場合、出力の直前でオペアンプやトランス等の「バランス変換回路」を通し、無理やり反転信号（Cold）を作り出す必要があります。この「余分な変換回路を通す」という行為自体が、THD（全高調波歪み）を悪化させ、音の鮮度（トランジェント）を僅かに奪ってしまうのです。 「数メートルの短いケーブルで、ノイズの影響が少ない家庭環境において、果たしてこの変換ペナルティを払ってまでXLRを使うべきなのか？」これが応用編で問われる最大のテーマとなります。
2. S/PDIF デジタル伝送の基礎：同軸（Coaxial） vs 光（TOSLINK）
CDトランスポートからDACへデジタルデータを送る際、よく使われるのが「同軸デジタル（RCAプラグ等）」と「光デジタル（角型プラグ等）」です。どちらも送っているデータ（0と1の羅列）は全く同じS/PDIF規格ですが、物理的な伝送方法が異なります。
- 価格: 22660 円
- 楽天で詳細を見る
同軸（Coaxial）：シンプルゆえの高純度、しかしGNDが繋がる
同軸デジタルは、電気の電圧変化（0.5Vのパルス波形）をそのまま銅線で送ります。変換プロセスがないため、時間軸の揺らぎである**「ジッター」が非常に少ない（トランジェントが良い）**のが最大のメリットです。「同軸の方が音が太く、ストレート」と評価されるのはこのためです。 しかし、電気ケーブルである以上、送信側と受信側のグラウンド（GND）が繋がってしまいます。 もし送信側（PCや安価なストリーマー）の電源がノイズまみれだった場合、そのノイズがケーブルのGNDを伝ってDACのアナログ回路を直接汚染してしまうという致命的な弱点を持ちます。
光（TOSLINK）：変換によるジッター、しかし完全なる「ガルバニック絶縁」
💡 豆知識：TOSLINKの語源 「TOShiba LINK」の略です。1983年、CDプレーヤーが世に出た直後、東芝が自社のCDプレーヤーとアンプをデジタル接続するために開発した光伝送規格です。日本発の規格が、そのまま世界標準のオーディオ用語として定着しました。
光デジタルは、送信側のLEDで電気信号を「光の点滅」に変換し、プラスチック製の光ファイバーケーブルを通し、受信側のフォトダイオードで再び電気信号に戻します。 この「電気 → 光 → 電気」という2回の変換を行う際、LEDの発光・受光モジュールの反応速度の遅延により、同軸よりも多くのジッター（波形の滲み）が発生してしまいます。これが「光は音が細い、平面的」と言われる原因です。
しかし、光ファイバーはプラスチック（絶縁体）です。つまり、光ケーブルで繋ぐということは、機器間の電気的な繋がり（GND）を物理的に∞（無限大）で完全に断ち切る（ガルバニック絶縁）ことを意味します。 送信側がどれだけ劣悪なスイッチング電源ノイズを撒き散らしていても、光ケーブルを渡ることは絶対にできません。
3. デジタルインターフェースの基礎：USB vs LAN（ネットワーク）
PCオーディオの二大巨頭であるUSBとLAN。これらは単なるコネクタの違いではなく、「データの送り方」の概念が根本から異なります。
USB伝送：同期ストリームと「VBUS汚染」の恐怖
USB（特にオーディオで使われるアイソクロナス転送）は、川の水のようにデータを連続的なストリームとしてリアルタイムに流し込みます。 PC側の処理の遅れ（レイテンシ）がそのまま音飛びやジッターに直結しやすい構造です。 さらにオーディオ的に致命的なのが、USBケーブルの中にはデータ線だけでなく、「PCから供給される5Vの電源線（VBUS）とGND線」が同居していることです。ノイズの巣窟であるPCマザーボードの汚れた5V電源とGNDが、そのままDACの心臓部に直結してしまう、いわば「巨大なノイズパイプ」になり得るのがUSBの最大の恐怖です。
LAN伝送：非同期パケットと「パルストランス」によるデフォルト絶縁
LAN（ネットワークオーディオ）は、データを細切れの「パケット（小包）」にして送ります。受信側（ネットワークプレーヤー等）は小包を受け取って一度バッファメモリに蓄積し、自身の高品質なクロックのタイミングでデータを再構築します（非同期伝送）。これにより、PC側のレイテンシやジッターをある程度リセットできます。 さらに、LAN端子（RJ45ジャック）の内部には、規格として必ず「パルストランス（絶縁トランス）」が内蔵されています。つまり、LANケーブルで繋いだ時点で、機器間はある程度の電気的アイソレーション（ガルバニック絶縁）が完了しているのです。
「ならばLANの方が絶対に高音質ではないか」と初心者は考えますが、ルーターやスイッチングハブ自体が発する高周波ノイズの存在や、究極の帯域幅（DSD512等）を求める際のボトルネックなど、現代ハイエンドにおいては単純な比較では済まない領域に突入しています。
ここから先は、基礎を理解した者だけが踏み入れることのできる、物理法則と極限の機材を用いた「応用編（極限のトポロジー）」の世界です。
【応用編】極限のトポロジーとジッターの絶対制圧
オーディオシステムにおけるインターコネクト（相互接続）の真の恐ろしさは、ケーブルそのものの材質よりも、「機器間のGND（グラウンド）電位差」と「クロックの受け渡し」にあります。
「XLRの方がノイズに強い」「光はGNDを切れる」といった単眼的な定説は、ハイエンドオーディオの入り口に過ぎません。本章では、RCA、同軸、USB、LANという各インターフェースが抱える宿業を、「現代ハイエンドの極限機材を用いた具体的なトポロジー（接続図）」によって完全に制圧する実践的アプローチを解き明かします。
1. アナログ伝送：RCA vs XLR 〜アクティブGNDによる「スターアース」の完全構築〜
バランス（XLR）伝送のCMRR（同相信号除去比）によるノイズ相殺は強力ですが、純度の高いシングルエンド（RCA）専用設計を持つハイエンドDACから、プリアンプへ繋ぐ際、変換回路のTHD（歪み）ペナルティは致命的です。 変換ペナルティを避け、かつRCA（アンバランス）の弱点である「グラウンドの浮き・ノイズ混入」を根絶する最終兵器が、アクティブ・グラウンディング（能動的仮想アース）です。
⚠️ 致命的な誤解：部分的なアース強化は「新たなノイズ源」になる
Telos Audio Designの「GNR（Grounding Noise Reducer）」のような機器を導入する際、最も陥りやすい罠が「DAC（上流）だけをGNRに繋ぐ」という行為です。 もしDACのGNDだけをGNRで「完全な0V」に固定し、後段のプリアンプをそのままにした場合、どうなるでしょうか。プリアンプ側のGNDは環境ノイズで僅かに浮いているため、DACとプリアンプの間に「強制的なGND電位差」が生まれ、RCAケーブルのシールド線を伝って猛烈なグラウンド電流（ノイズ）が流れてしまいます。
【極限の実践】Telos GNR V5.1等を用いた「完全スターアース」の構築
rakuten:aikyoku-bargain-center:10118586:detail
RCA伝送の純度を極限まで引き上げるための正しい結線（トポロジー）は以下の通りです。
-
機材の選定： 高品質なアクティブアース（例：Telos Audio Design GNR等）
-
接続の掟（完全なスターアース）： システム内に存在する「アナログ信号が通るすべての機器」を、一台のアクティブアースに一極集中で接続します。
-
DAC： 空いているRCA出力端子、またはシャーシのGND端子から、専用アースケーブルを用いてターミナルへ接続。
-
プリアンプ： 空いているRCA入力端子から、同様にターミナルへ接続。
-
パワーアンプ / DDC： これらも全て、同じアクティブアースへ接続します。
-
-
物理的効果： CPU制御等によって計算された正確な「基準電圧（0V）」が、DACからパワーアンプまでの全機器に同時に分配されます。これにより、機器間のGND電位差が物理的に
0uV となり、RCAケーブルのGND線に不要な電流が一切流れなくなります。
📊 数値的証明：Apple to AppleのTHD比較
信号レベル
|
トポロジー |
GND電位差 |
等価ノイズTHD |
変換歪み |
総合THD+N |
|---|---|---|---|---|
|
RCA直結 (無対策) |
存在（約 |
0.01% |
なし |
0.011% |
|
XLR (変換回路あり) |
相殺（CMRR） |
|
+0.002% |
0.003% |
|
究極RCA (スターアース化) |
強制排除（ |
|
なし |
0.001% |
👉 【推奨の結論】 システム全体を同一のアクティブアースで「スターアース化」できる環境があるならば、変換ペナルティが一切存在しない「究極のRCA伝送」が、XLRを物理的に凌駕します。 受け手側の入力インピーダンスが高く設計されたプリアンプの真価は、この「完全な0V基準」の上でこそ100%発揮されます。
2. S/PDIF伝送の極北：光（STリンク） vs 同軸（BNC/パルストランス） 〜アイソレーションとジッターの最終解〜
「同軸はジッターが少ないがGNDノイズが乗る」「光はGNDを切れるがジッターが多い」。 基礎編で解説したこのS/PDIF伝送のジレンマも、現代ハイエンドにおける「極限の物量投入」によって、その限界を突破することができます。
【極限の対策：STリンク（ガラス光）とアイソレーショントランス】
-
光伝送の究極（Glass Optical / STリンク）： TOSLINKの弱点は「安価なプラスチックファイバー」と「低速なLEDモジュール」による数百psのジッターです。しかし、ハイエンド機器で採用されるAT&T STリンク等の「石英ガラスファイバー」と「超高速レーザー発光器」を用いれば、ジッターを同軸と同等クラスまで叩き落としつつ、∞Ω の完全なガルバニック絶縁を実現できます。
-
同軸伝送の究極（パルストランス + BNC直結）： 同軸のGND結合問題は、受信側（あるいは送信側）に「超広帯域パルストランス（絶縁トランス）」を搭載することで解決します。さらに、RCA端子ではなくインピーダンスが75Ωで完全に整合するBNC端子を使用し、外部の10MHzルビジウム等によるマスタークロック同期（リクロック）を組み合わせることで、伝送経路での波形の乱れを極限まで抑え込みます。
📊 数値的証明：時間軸の揺らぎ（ジッター）とGND汚染のApple to Apple比較
|
伝送方式・対策レベル |
伝送ジッター (推定値) |
GND汚染電圧 (リップル) |
|---|---|---|
|
標準 光 (TOSLINK/Plastic) |
250ps 〜 500ps |
|
|
標準 同軸 (RCA直結) |
50ps 〜 100ps |
15mV (PC等由来のノイズ) |
|
究極 光 (AT&T ST Glass) |
15ps |
|
|
究極 同軸 (絶縁トランス + BNC + 10MHz) |
< 5ps |
< 0.1mV (トランス絶縁) |
👉 【推奨の結論】 もし上流機器（PCや安価なストリーマー）からスイッチング電源の強烈なコモンモードノイズが流れ込んでくる環境であれば、「STリンク（あるいは高品質な光アイソレーション）」を用いて物理的にGNDを切り離すのが絶対正義です。 しかし、超低ノイズのリニア電源で駆動される高性能なDDCやマスタークロックジェネレーターを用いて、上流側で完璧なノイズ対策とクロック生成が完了しており、GND汚染の懸念がない「究極のトランスポート」を構築できているのであれば、「パルストランスで保護されたBNC同軸（またはAES/EBU）」が、トランジェントの鋭さにおいて最終的な王者となります。
3. デジタル決戦：USB vs LAN 〜ノイズとジッターの絶対隔離トポロジー〜
現代PCオーディオの二大巨頭、USB（同期ストリーム）とLAN（非同期パケット）。 「LANはパルストランスがあるから高音質」というのは事実ですが、ハブのスイッチングノイズは防げません。一方、「USBはPCのノイズまみれ」というのも事実ですが、源流で絶つことができれば最強の帯域幅を持ちます。 それぞれのインターフェースの「究極のトポロジー」を具体的な機材構成と共に構築します。
【USBの究極像】源流の完全遮断とリクロック（高負荷・広帯域環境向け）
DSD512やPCM768kHzといった極限のアップサンプリング処理をPCで行う場合、広帯域なUSB接続が必須となります。PCの猛烈なノイズをDACに伝えないための「3段構え」のトポロジーです。
-
源流の浄化（PC側）： マザーボードのUSB端子は絶対に使用しません。PCIeスロットに「JCAT USB Card XE」などのオーディオグレードUSBカードを挿入します。 【最重要】 USBカードにPC内部からの電源（SATA電源等）は絶対に繋ぎません。外部の超低ノイズ・リニア電源（Ferrum HYPSOS等）から直接給電します。これにより、USBのVBUS（5V）は「PCとは無関係の極めてクリーンな電源」に置き換わります。
-
伝送の浄化（ケーブル）： 電磁場の分極歪みを整流し、デジタル波形のスルーレートを維持するハイエンドUSBケーブルを使用します。
-
終端の浄化（DAC直前）：高性能DDC または USBリクロッカー (Ideon Absolute TimeやMutec等) PCから出力されたUSB信号をDDCやリクロッカーで受けます。DDC内部の超低ノイズレギュレーターと高品質なクロックでジッターを打ち直し、I2Sや同軸/AESに変換してDACへ入力します。
【LANの究極像】光アイソレーションとフェーズノイズの根絶
重い処理を別室のサーバー（Roon Core等）で行い、リスニングルームを完全な静寂で満たす場合のネットワーク構築です。
-
上流の隔離（光メディアコンバーター）： 一般のルーターから出たLANケーブルを、「Sonore opticalModule」等に入力し、「SFP光ファイバー（Corning OM4等）」に変換します。 数十メートルの光ファイバーでリスニングルームへ引き込み、もう一度メディアコンバーターで銅線（RJ45）に戻します。この光ファイバー区間により、ルーター由来のコモンモードノイズとGNDループは物理的・電気的に ∞Ωで完全切断（遮断量
-∞ dB ）されます。 -
分配の純化（スイッチングハブ）： 光から銅線に戻した直後に、Telegärtner M12 Switch Gold等の超弩級ハブを配置します。内部の極低フェーズノイズクロックにより、パケットの送信タイミングを完璧に整えます。
-
終端の純化（エンドポイント）： ハブからネットワークプレーヤー（NAA等）へは、高品質LANケーブルで最短接続します。（※LUMIN X1のようにSFPポートをネイティブ搭載している機器であれば、光ファイバーを直結するのが最強のトポロジーとなります）。
📊 数値的証明：総合ジッターモデルとノイズ減衰量
|
インターフェース / トポロジー |
PC/ルーターノイズ減衰量 |
給電純度 (VBUS/PoE) |
総合ジッター |
|---|---|---|---|
|
標準 USB (マザボ直結) |
-20dB |
PC内部の汚れた5V |
500ps 〜 1000ps |
|
標準 LAN (非同期) |
-60dB (パルストランス) |
- |
50ps 〜 100ps |
|
究極 USB (オーディオ用USBカード + 外部LPS + DDC) |
-130dB |
外部リニア電源の純水5V |
< 5ps (OCXO支配) |
|
究極 LAN (光SFP + ハイエンドハブ) |
|
- |
< 10ps (受信側クロック) |
👉 【推奨の結論：システムと運用スタイルに応じた最適解】 PC側で極限のアップサンプリング（高負荷演算）を行う場合、LANの帯域幅では追いつかないケースがあります。 したがって、「PCにオーディオ専用USBカードを導入し、外部リニア電源で駆動。そこから高性能DDCへ繋ぎ、DACへ同軸/AESやI2Sで入力する」という【究極のUSBトランスポート構成】が、最も情報量とトランジェントを引き出せる絶対的な解答となります。
一方で、サーバーを完全に別室に置き、リスニングルームを物理的に静音化したい場合は、「光ファイバーによるアイソレーションを用いた【究極のLAN伝送】」が最適です。
結論：インターフェースは「器」であり、トポロジーが「命」である
「LANだから音が良い」「XLRだからノイズが少ない」という思考停止は、システムを容易に殺します。
大切なのは、「ノイズの発生源（PC、ルーター）から、いかに物理的にGNDを切り離すか（光アイソレーション、外部給電）」、そして「切り離した後に生じるGND電位差を、いかに一極集中で統制するか（アクティブアースによるスターアース）」という、システム全体を見渡した「実践的なトポロジー」を描くことです。
この物理法則と実践に基づいた結線を完了した時、オーディオシステムは、デジタルとアナログの境界線を越えた「漆黒の静寂」の中から、恐ろしいほど生々しい血肉の通った音楽を放ち始めるはずです。
