集中講義「オーディオベーシックテクニック」、今回は第6章です。
これまでアンプのセッティングや電源の基礎など、オーディオシステムの根幹を整えるテクニックを解説してきました。いかに上流でノイズのない完璧な信号を構築しても、最後に待ち受けている最大の物理的関門があります。それが「アンプとスピーカーを繋ぐケーブル」です。
オーディオファイルの間で永遠の議論となっている「スピーカーケーブルの接続法」と「バイワイヤリング」。当ブログのスタンスに則り、今回はオカルトを一切排し、具体的な「数値モデル」と電子回路工学の視点から、その真実を解き明かします。
1. シングルワイヤ接続における「繋ぐ位置」の数値モデルとメーカーの思想

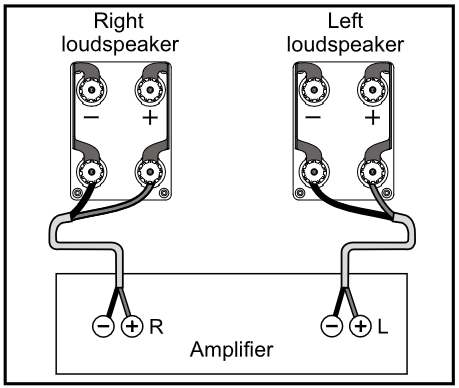

バイワイヤリング対応（背面の端子が上下4つあるタイプ）のスピーカーに対し、1組のケーブルで接続する場合、付属のジャンパー（プレートまたは短い線）を使用します。
アンプからのケーブルを「どの端子に繋ぐか」で音が変わる現象は、プラシーボではありません。これを理解するために、ジャンパーがもたらす電気的ロスを具体的な数値モデルで定義しましょう。
【ジャンパーのインピーダンス・モデル】 ジャンパーおよび端子の接触抵抗
つまり、10kHzの信号にとって、ジャンパー回路の総インピーダンス
となります。
【ダンピングファクター（DF）の崩壊】 仮にアンプの出力インピーダンスとケーブルの抵抗の合計が
-
直結した場合のDF：
-
ジャンパーを経由した場合のDF（10kHz時）：
お分かりでしょうか。わずか数センチのジャンパーを通るだけで、特定の帯域においてアンプの制動力（DF）が約半分にまで低下するという物理的現実がここにあります。これを踏まえた上で、4つの接続パターンと、それを推奨する世界のハイエンドメーカーの思想を解析します。
① 低域側（LF）に接続
最も一般的な接続法です。かつてのBowers & Wilkins（B&W）やDALIなど、多くの大手スピーカーメーカーの取扱説明書では、この接続法がデフォルトとして図解されていました。（※後述しますが、最新のハイエンド機ではこの常識が覆りつつあります）
-
物理的挙動とメーカーの思想： 大電流を必要とし、物理的に重いウーファーの駆動をアンプに確実に委ねる（DFを最大化する）ことを最優先する考え方です。高域（HF）へのDFは半減しますが、高域がわずかに減衰することで、万人受けするマイルドで低域の安定したピラミッドバランスになります。
② 高域側（HF）に接続
ツイーターの鮮度を最優先する接続です。英国のProAc（プロアック）などが歴史的に推奨してきたほか、驚くべきことに最新のBowers & Wilkins（B&W）801 D4などのフラッグシップ機のマニュアルにおいても、シングルワイヤリングの接続例としてこのHF接続が堂々と明記されるようになりました。
-
物理的挙動とメーカーの思想： ジャンパーを経由せずにHFに直結するため、アンプのDF=160がそのままツイーターにかかります。人間の耳は2kHz〜10kHzの高域の位相推移と微小なトランジェントに極めて敏感です。ウーファーへのDFは低下しますが、ウーファーの巨大なボイスコイルのインダクタンス（数
mH ）に比べれば、ジャンパーの0.5uH など誤差の範囲に過ぎません。微細な空間の余韻、音像のピンポイントなフォーカスを絶対視する現代オーディオの設計思想の表れです。
③ たすき掛け A（プラスをHF、マイナスをLF）
米国のハイエンドケーブルメーカーであるNordost（ノードスト）が、公式セットアップガイドにおいて「Diagonal Connection（対角接続）」として最も強く推奨している手法です。
-
物理的挙動とメーカーの思想： 高域側も低域側も「片道だけジャンパーを経由する
Z_jump を二分する）」ことになり、HFとLFの電気的経路長（インピーダンス）が物理的に完全に等しくなります。DFの低下をHFとLFで均等にシェアすることで、クロスオーバー帯域での位相の乱れを最小化します。「ケーブルや端子がもたらす色付けを全帯域で均一にする」という、極めて理にかなったモニター的なアプローチです。
④ たすき掛け B（プラスをLF、マイナスをHF）
上記の逆ですが、スピーカーのネットワークのグラウンド設計によっては、Aよりもこちらの方がノイズフロアが低く聴こえる場合があります。
【コラム】オーディオメーカーたちの「エゴ」と見えざる綱引き（建前と本音の歴史的転換点）
ここで非常に興味深い、オーディオ業界の「生態系」とも言える裏話をしましょう。実は、アンプメーカー、スピーカーメーカー、ケーブルメーカーで、「自社の製品を最も良く聴かせるための物理的アプローチ（主張）」が明確に分かれているのです。
■ アンプメーカーの主張：「絶対に低域（LF）から繋げ」 アキュフェーズ、マッキントッシュ、エソテリック等、アンプメーカーの至上命題は「重いウーファーのボイスコイルを、自社のアンプがいかに正確にグリップし、制動（ダンピング）できるか」を見せつけることです。そのため、彼らのマニュアルの結線図はほぼ100%、ウーファー（LF）側への接続が描かれています。「大電流をロスなくウーファーに叩き込むために、ジャンパーの接触抵抗など言語道断」というアンプ設計者の強い意思表明です。
■ スピーカーメーカーの主張：「建前（LF）から、本音（HF）へのパラダイムシフト」 かつてのB&WやDALIなどは、マニュアル上でLF接続を第一に図解していました。これは一般ユーザーがHFに繋いだ際、「ジャンパーのロスでウーファーの制動が甘くなり、低音がボワついて『このスピーカーは低音が出ない』とクレームをつけられるのを防ぐため」の無難な安全策（建前）でした。 しかし、時代は動いています。最新のB&W 800 D4シリーズのマニュアルを見ると、驚くべきことに「HF+ / HF-」への接続図が堂々と掲載されています。これは、超高解像度化が進む現代ハイエンドにおいて、トップメーカーであるB&Wが「クレーム対策の建前」を捨て、自社のダイヤモンドツイーターの「鮮度」を最優先してユーザーに聴かせたいという「本音」を公式に表明し始めています。
■ ケーブルメーカーの主張：「たすき掛けで色付けを均一に」 Nordostのように、ケーブルメーカーはアンプとスピーカーの「間」を取り持つ立場として、「たすき掛け」を推奨します。「ジャンパーを通ることで必ず音が変化するなら、LFとHFで電気的経路長を揃え、システムの『インピーダンス特性の非対称性』を無くすべきだ」という、自社の高価なケーブルのキャラクターを全帯域に均等に反映させるための理にかなった主張です。
【深掘り】付属ジャンパープレート vs 高品位ジャンパーケーブルの数値的真実
ここで、多くのオーディオファイルが見落としている「ジャンパー自体の品質差」について、残酷な物理的真実を提示します。一般的なスピーカーに付属している「金色の金属プレート」と、市販されている「高純度銅のジャンパーケーブル」では、電気的特性に絶望的な格差が存在します。
① 導電率と材質の罠 付属のプレートは、強度を保つために真鍮（黄銅）などの合金をベースに金メッキやニッケルメッキが施されています。真鍮の導電率は純銅の約25〜30%しかありません。対して市販の高品位ジャンパーケーブルは6N（99.9999%）などの超高純度銅が使用されます。
② 接触抵抗（ミクロの隙間）の恐怖 プレートは「硬い板」であるため、スピーカー端子の締め付け面と完全に密着することが物理的に不可能です。顕微鏡レベルでは「点接触」となり、接触抵抗
【ジャンパー品質によるダンピングファクター（DF）格差のモデル】 アンプ＋ケーブルの抵抗を
-
付属の真鍮プレートの場合： 材質の抵抗＋点接触による高い接触抵抗により、総抵抗
R_j =0.05Ω と仮定。
-
高純度銅のYラグ付ジャンパーケーブルの場合： 導電率の高さと面接触により、総抵抗
R_j = 0.005Ω と仮定。
このように、付属のプレートを市販の高品位なジャンパーケーブルに変えるだけで、アンプの制動力がジャンパー越しでもほぼ完璧に維持される（DFが約1.8倍に跳ね上がる）のです。
実は、現代のハイエンドシーンにおいて、「中途半端なバイワイヤリングを行うよりも、最高品質のシングルワイヤ ＋ 高品位ジャンパーケーブルの組み合わせが最強である」という主張が強まっています。後述する「2本の長いケーブルを這わせることによるインダクタンス増加（位相回転）」のデメリットを完全に回避しつつ、ジャンパーによる電気的ロスのみを極小化できるからです。これは、費用対効果を含めた極めて合理的かつ究極のアプローチと言えます。
【番外編】「端子を分けない」という究極の設計思想
ここで重要な事実を提示します。Dynaudio（ディナウディオ）、YG Acoustics、Magico（マジコ）といった現代最高峰のハイエンドメーカーの多くは、そもそも「バイワイヤリング端子を廃止し、シングル端子のみ」を採用しています。 彼らの思想は「クロスオーバーネットワークは内部で完全に位相チューニングされている。ユーザーが外部のジャンパーや異種ケーブルで電気的経路を弄れば、必ず位相特性が崩壊する」というものです。これらのブランドを選ぶことは、「接続の迷い」を捨て、メーカーの設計した完璧な位相をそのまま受け入れるという決意でもあります。
【第一章の結論】 バイワイヤ端子を持つスピーカーにおける接続の正解は、求める音響哲学によって異なります。 空間の広がりやボーカルのリアリティ、微小信号の鮮度を最優先するなら「② 高域側（HF）接続」が現代の最強アプローチです。一方、全帯域の位相のコヒーレンス（整合性と均一性）を求めるならば「③ たすき掛け A」が理論的最適解となります。そして、いずれの場合も付属プレートを捨て、高品位なジャンパーケーブルへ交換することが、物理特性を担保する絶対条件です。
2. ケーブル材質と幾何学構造の真実：「無差別級」価格帯別ベスト選定
ケーブルによる音の違いは、導体の純度以上に「LCR（インダクタンス、キャパシタンス、抵抗）を決定する幾何学構造」と「絶縁体（シース）の誘電率と制振性」で決まります。
かつて、ソニーの著名な音響技術者であった「かないまる氏」が、極めて安価なモンスターケーブルの「XP-HP」を強く推奨し、マニアを驚愕させた事件がありました。彼の推した理由は、「細い銅線を撚り合わせ、柔らかいPVCで包み、適度なピッチでツイスト（ねじり）していること」という物理構造にあります。ツイスト構造は「磁界を打ち消し合い、インダクタンスを劇的に低下させる」ため、アンプの制動力がロスなく伝わるのです。
この事実が示すのは、「高価なオーディオ用ケーブルが、安価な産業用ケーブルの物理特性に負ける『下克上』が頻繁に起こり得る」ということです。 ここでは「オーディオ用」という枠組みを完全に取っ払い、産業用、ITインフラ用、スタジオ用も含めた「無差別級」で、各価格帯における物理的・音響的ベストケーブルを選定・解説します。
【アンダー500円/m 級】：インダクタンス低下と制振の暴力
この価格帯では、下手な数千円のオーディオケーブルを「物理的な構造」で粉砕する産業用・スタジオ用ケーブルが王者となります。
-

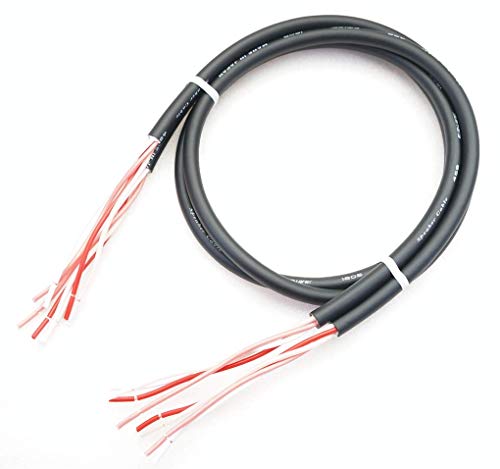

カナレ（CANARE） 4S8（スタジオ用スターカッド構造） モンスターXPの「インダクタンス低下」を極限まで推し進めたのが、4芯をクロスして結線するスターカッド構造です。磁界のキャンセル効果が極めて高く、電磁ノイズを徹底的に排除します。数百円/mでありながら、業務用のフラットで位相の揃った伝送を実現する世界のデファクトスタンダードです。
-
ビニールキャブタイヤケーブル VCTF 2.0sq（産業用AC電源線） 本来は工場等の交流15Aの大電流をロスなく流すための電源線です。太く高純度な銅線と、極めて分厚いシース（外部被覆）を持っています。この分厚いシースがスピーカーの振動から導体を守る「超強力なメカニカルダンパー」として働き、マイクロフォニックノイズを抑制します。低域のグリップ力やゴリッとした実体感においては、無類の強さを発揮します。
【アンダー1,000円/m 級】：誘電率のハックと「単線」のスピード
このクラスになると、線材の構造が引き起こすミクロの歪み（ストランドジャンプ）を排除した特殊なケーブルが猛威を振るいます。
-
Cat6a / Cat7 LANケーブル（ITインフラ用・単線構造） 実は、最高峰のオーディオケーブル（数十万円のAudioquest等）と「ソリッドコア（単線）」という点で物理的アプローチが完全に一致しています。一般的な撚り線（細い線が束になったもの）は、線と線の間を電気が飛び移る際にダイオード歪み（ストランドジャンプ）が発生し、音が滲みます。LANの単線はこれが物理的に「ゼロ」です。さらに、GHz帯域の高周波を通すため、絶縁体にはテフロンに近い低誘電率素材が使われています。驚異的なハイスピードと、広大なサウンドステージ（空間表現）を叩き出す、オーディオ界最大のハックの一つです。
-
Belden（ベルデン） 8470（スタジオ・インスタレーション用） 外側のシース（被覆）を持たず、白と黒の線材がただツイストされただけのケーブルです。シースがないということは、「絶縁体による誘電吸収（コンデンサー成分）が極限まで少ない」ことを意味します。音が蓄積・遅延しないため、非常に生々しく、スピード感に溢れた「剥き出しの音」が飛び出してきます。
【1,500円/m 級】：ダンピングファクター（DF）の「暴力」
ここで、世界中のレコーディングスタジオで絶対的な信頼を得ている、極めて強烈な物理特性を持つケーブルを紹介します。この価格帯でありながら、数万円のオーディオケーブルをなぎ倒す破壊力を持っています。
-
MOGAMI（モガミ） 3104（大型スタジオモニター用4芯ケーブル） 1mあたり1,200円前後という価格でありながら、その中身は「4.0sq（スケア）」という極太の無酸素銅（OFC）が4芯も入ったバケモノです。 カナレ4S8と同じスターカッド構造（対角結線による低インダクタンス化）を持ちますが、これをシングルワイヤリングで使用するために対角の2芯を束ねると、なんと片チャンネル「8.0sq（AWG8相当）」という狂気的な断面積になります。 第1章で計算した通り、ケーブルの直流抵抗（DCR）はアンプのダンピングファクター（DF）を容赦なく削り取ります。しかし、8.0sqという極太導体を持つMOGAMI 3104は、DCRが事実上「ゼロ」に近いため、アンプの制動力を1ミリも損なうことなく、100%の力でウーファーに叩き込みます。 色付けのないフラットな特性でありながら、圧倒的な低域のトルク感と「ゴリッ」とした実体感をもたらす、物理の理にかなった最強の実用ケーブルです。かなり太いので端末処理をするか、アンプとスピーカー端子に入るかは要確認です。
【10,000円/m 級】：高度なジオメトリー（幾何学構造）の完成形
ここからようやく、ハイエンドオーディオ専用に設計されたケーブルが真価を発揮します。単なる導体純度ではなく、LCRを極限までコントロールする特許技術の領域です。
-

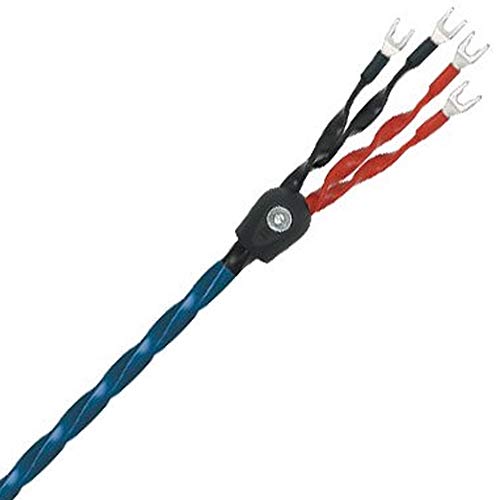

Wireworld（ワイヤーワールド） Oasis / Equinox 系 「DNA Helix Design」と呼ばれる特殊なフラット・ツイスト構造を持ちます。通常のケーブル内で発生する電磁損失を最小化し、インダクタンスとキャパシタンスの両方を低い次元でバランスさせています。「ケーブルを通さない（直結した）音」を物理的にシミュレートした、色付けのない極めて高いS/Nを誇ります。
-
Acoustic Revive（アコースティックリヴァイブ） SPC-REFERENCE 系 PC-TripleCという、結晶構造を電気が流れる方向に連続化させた鍛造銅の「単線（ソリッドコア）」を使用しています。LANケーブルの単線の優位性を、オーディオ専用の極太導体とテフロン絶縁で極限まで高めた、物理伝送のひとつの完成形です。
【青天井（ウルトラハイエンド）級】：誘電率「1（空気）」と「中空・直交構造」の到達点
数百万円もする超高級ケーブルはオカルトなのか？ 一部はそうかもしれませんが、世界で最も評価されているトップブランドは、狂気的な「物理法則の極限追求」を行っています。現代のウルトラハイエンドシーンの潮流は、Nordostのアプローチと、KIMBERやShunyataが提示する「中空（チューブ）＋直交編み」という2つの頂点に分かれています。
-
Nordost（ノードスト） Valhalla / Odin シリーズ 平べったいリボン状のケーブル（フラットジオメトリー）です。これにより、高周波が導体の表面しか流れない「表皮効果」による位相遅れを物理的に回避しています。さらに「マイクロ・モノフィラメント技術」という、テフロンの細い糸を導体に螺旋状に巻き付けてからシースを被せる狂気の構造を持っています。これにより、導体の周囲の80%以上が「空気（誘電率1＝信号を全く遅延・蓄積させない最高の絶縁体）」となり、テフロンやPVCによる音の滲みが完全に消滅します。究極のハイスピードと、スピーカーが完全に消える空間表現の頂点です。
-
KIMBER KABLE（キンバーケーブル） Select / Shunyata Research（シュンヤッタ） 現代のもう一つの最強の潮流が「中空チューブ構造」と「90度クロス編み（直交交差）」の融合です。 KIMBERの最高峰Selectシリーズは、中心に中空のコア材を置き、その周囲に純銀や純銅の導体を複雑に編み込みます。導体が90度の角度で直交（クロス）するように編み込まれることで、発生する磁界が互いに完全に打ち消し合い、インダクタンスとキャパシタンスが数学的な極限まで低下します。 さらに、Shunyata Researchの「VTX（Virtual Tube Geometry）」構造も同様に、導体そのものを中空の管（チューブ）状に形成し、中心部を空洞（空気）にしています。これにより、電流が導体の表面と内部で異なる速度で流れる「表皮効果」を完全に排除し、同時に誘電体による信号の蓄積効果も「空気」を用いることでゼロに近づけています。
これらウルトラハイエンドのケーブルは、単なる銀や銅の塊ではなく、もはや「精密に計算された巨大なパッシブフィルター回路」と呼ぶべき物理構造体なのです。
【警告コラム】USBやBNC（高周波通信ケーブル）をスピーカーに流用してはいけない理由
ここで、鋭いオーディオファイルなら一つの疑問に辿り着くはずです。「LANケーブルがスピーカーケーブルとして優秀なら、MHz〜GHz帯域を通すUSBケーブルやBNC同軸ケーブルをスピーカーに繋いでも凄い音がするのではないか？」
結論から言えば、「ツイーター帯域のみに限定した特殊なバイアンプ実験等を除き、フルレンジでの使用は絶対に避けるべき（アンプ破壊のリスクすらある）」となります。同じ通信用ケーブルでも、LAN（単線）とUSB/BNCでは、オーディオの大電流伝送における物理的ハードルが全く異なります。
① 導体断面積の不足によるダンピングファクター（DF）の完全崩壊 スピーカーを駆動するには「アンペア（A）」単位の大電流が必要です。LANケーブル（Cat6a等）の単線はAWG23（直径約0.57mm）程度の太さがあり、数メートルの距離ならスピーカーをなんとか駆動できます。 しかし、USBケーブルの信号線や細い同軸ケーブルの中心導体は、AWG28（直径約0.3mm）など極めて細く作られています。導体が細いと「直流抵抗（DCR）」が跳ね上がります。前章の計算を思い出してください。ケーブルの抵抗値が上がることは、アンプのダンピングファクター（DF）がゼロに近づくことを意味します。ウーファーの制動が全く効かなくなり、低域がスカスカでボワついた音に成り下がります。
② 同軸構造が生み出す「非対称性」の罠 BNCケーブル（同軸）をスピーカーに流用する場合、中心導体をプラス、周囲の網組シールドをマイナスとして使うことになります。 しかし、スピーカーのような大電流が「往復」する回路において、行き（中心の細い単線）と帰り（周囲の太い網組銅線）で、導体の断面積、材質、幾何学構造が全く異なる「非対称伝送路」を構築することは、インピーダンスのアンバランスを引き起こし、音像のフォーカスを著しく狂わせます。
③ 高い静電容量（キャパシタンス）によるアンプの発振・焼損 これが最も危険な物理現象です。BNC同軸ケーブルは特性インピーダンス（50Ω/75Ω）を維持するため、中心導体とシールド間の「静電容量（キャパシタンス）」が比較的高く設計されています（約60pF/m〜100pF/m）。 スピーカーケーブルとして極端に静電容量が高い（コンデンサー成分が大きい）ケーブルを接続すると、一部の超広帯域アンプ（例えばSpectralやNaimなど、出力にZobelネットワーク等の発振防止回路を持たないハイエンド機）は、高周波領域で強烈な「発振（自己増幅ループ）」を起こし、最悪の場合、数秒でアンプの出力素子から煙が出て焼け焦げます。
LANケーブルの単線流用は「合理的なハック」ですが、USBやBNCの流用は「物理法則を無視した危険行為」になり得ます。ケーブルの構造にはすべて「適材適所」のサイエンスが存在するのです。
3. 「バイワイヤリング接続」の真実：逆起電力との戦い
なぜアンプから2組のケーブルを伸ばす「バイワイヤ接続」が存在するのか。それはウーファーから発生する「逆起電力（Back EMF）」をツイーターから隔離するためです。
ウーファーの巨大なボイスコイルが動いた後、慣性で元の位置に戻る際、ウーファー自体が「発電機」となり、アンプに向かって逆方向の巨大な電気（逆起電力）を発生させます。ここでも具体的な数値モデルを用いて、その影響とバイワイヤの威力を検証しましょう。
【逆起電力のアイソレーション・モデル】
-
アンプの出力インピーダンス
Z_amp ：0.01Ω （強力な制動力を持つアンプ） -
スピーカーケーブルの往復インピーダンス
$Z_cable ：0.05Ω
① シングルワイヤ接続時のノイズ混入量 シングルワイヤでウーファー端子（LF）に繋いだ場合、ウーファーで発生した逆起電力はジャンパーを通ってそのままツイーター回路へ流れ込みます。この時、逆起電力を吸収（ショート）してくれるのは「ケーブルとアンプの合計インピーダンス」
です。ツイーターには、この
② バイワイヤ接続時のアイソレーション効果 バイワイヤ接続の場合、ウーファーから発生した逆起電力は、まずウーファー用ケーブル
【数値が示す物理的真実】 ツイーターへのノイズ侵入量比率：
つまり、バイワイヤ接続にするだけで、ケーブルの導体抵抗を利用してツイーターを混濁させる逆起電力ノイズを約1/6（音圧換算で約 -15.5dB）にまで劇的に減衰させることができます。結果として、ツイーター回路はウーファーの暴れから物理的にアイソレートされ、霧が晴れたような圧倒的な空間の静寂性と高域の解像度を獲得するのです。
【デメリット：インダクタンスの罠】 しかし、ケーブルが2対になることで、物理的にケーブル間の距離が離れやすくなります。プラスとマイナスの距離が離れると、ケーブルが持つ「ループ面積」が増加し、インダクタンスが増加して高域の位相が回る原因になります。バイワイヤを行う際は、2組のケーブルを可能な限り沿わせて這わせる物理的配慮が必要です。
4. ハイエンドシーンにおけるバイワイヤの「掟」
最後に、バイワイヤリングを行う際の「ケーブルの長さ」と「種類」に関する、現代ウルトラハイエンドシーンの絶対的なルールを解説します。
かつては「高域には銀線、低域には太い銅線」といった異種混合チューニングが流行しました。しかし、現代のハイエンドの位相管理の基準において、これは「絶対的な禁忌（タブー）」とされています。
-
長さの許容度：完全に同一でなければならない L/Rはもちろん、高域用と低域用も完全に同じ長さでなければなりません。長さが数十センチでも異なると、LCRの物理定数が変化し、クロスオーバー帯域での位相（タイムアライメント）が確実に狂います。
-
種類と材質：全く同じケーブルを使用する 素材の伝搬速度や誘電率が異なると、スピーカーの設計者が意図したクロスオーバーのネットワークカーブが崩壊し、音像のフォーカスが引き裂かれてしまいます。
「同じ長さを揃えるコスト」をケチって異種混合のバイワイヤをするくらいなら、「最高品質のケーブル1組でシングルワイヤ＋高品位ジャンパーケーブルによるたすき掛け」を行う方が、物理的にも音楽的にも遥かに優れた結果をもたらします。
これが、オーディオ・サイエンスの残酷にして美しい真実です。ご自身のシステムと予算に合わせ、物理法則に基づいた最適なセッティングを探求してみてください。
